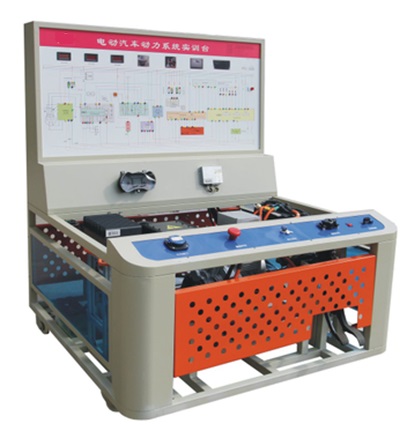

一、实训台组成及功能

1、选用新能源纯电动轿车的动力系统制作,包含驱动电机、电机控制器、传动系统、动力电池、加速/制动踏板总成等。动力系统在不同工况模式（如起步、加速、减速、加速、减速、匀速行驶）下，工作正常。

2、在实训台上完成如下实训项目：

1）能够通过整车控制功能判断操纵者意愿，根据车辆行驶状态与电池和电机系统的状态合理分配动力的实验；

2）进行电机及其驱动部分功能控制策略实验，整车控制器根据车辆运行的不同情况，包括车速、档位、电池 SOC 值来决定，电机输出扭矩/功率。当电机控制器从整车控制器处得到扭矩输出命令时，将动力电池提供的直流电，转化成三相正弦交流电,驱动电机输出扭矩，通过机械传输来驱动车辆。

3）电池、电池管理和电压转化部分进行能量的贮存及能量的释放、需要电压的转换和电池状态的检测等实验；掌握其原理：动力电池模组放置在一个密封并且屏蔽的动力电池箱里面，动力电池系统使用可靠的高低压接插件与整车进行连接。 系统内的BMS实时采集各电芯的电压值、各温度传感器的温度值、电池系统的总电压值和总电流值，电池系统的绝缘电阻值等数据，并根据BMS中设定的阀值判定电池系统工作是否正常，并对故障实时监控。 动力电池系统通过BMS使用CAN与VCU或充电机之间进行通讯，对动力电池系统进行充放电等综合管理。

4）能够借助解码器、万用表、示波器等工具进行传感器与执行器的数据流分析实验；

5）能够对整车各个系统零配件结构与相互间关系进行认知实验；

6）能够进行动力系统故障设置诊断及排除实验；

7）能够进行动力系统维护保养；

8)汽车便携式电子信号测试记录模块（招标须提供现场演示）

1）具备电压、电流、温度采集，可以记录观察电压、电流跳变的图像数据，精度±0.05%真有效值测量USB数据传输，彩屏LCD显示

2）具有示波器、虚拟频谱仪、虚拟万用表、虚拟数字量输入输出模块。

3）集双通道电子信号图像数据采集记录仪、频谱分析仪和逻辑分析仪于一体，不低于20M，具有1KHz基准方波输出接口；图像数据可以按时间和电压输出到EXCEL、BMP和OSC；数据记录最大4G；FFT、相关和功率谱频谱分析，FFT支持8～1048576点的选择，支持triangular、cosine、Bohman、Parzen等 18种窗；

4）功率谱支持自功率谱和互功率谱的计算；相关支持自相关和互相关的计算；

5）虚拟任意波形输出模块，频率25Mz ，输出波形：正弦波，三角波，方波，TTL，任意波形。

6）虚拟万用表模块：直流电压，量程60.00mV、600.00mV、6.00V、60.00V、600.0V、800V；交流电压测量，量程 60.00mV 、600.00mV、6.00V、60.00V、600.0V；直流电流测量，量程 60.00mA 、600.00mA 、6.000A、10.00A；交流电流测量，量程 60.00mA、600.00mA、6.000A、10.00A；电阻测量，量程 600、6.000 K、60.00 K、600.0 K、6.000 M 、60.00 M；电容测量，量程 40.00nF 、400.00nF、4.000uF、40.00uF、400.0uF；二极管测量 0V~2.0V

9)虚拟仪器实训仿真软件

1）本软件系统由安装于实验台学生机上的实验软件和教师机上的管理软件组成，要求程序均由LabVIEW软件编制。中文菜单式操作界面，人机对话友好。学生在启动程序后，键入自己的学号，系统即在教师机数据库中找出该学生的姓名，经过学生确认后，学生选择所要做的相应实验，即进入正常的实验界面。

2）能实现密码登录系统，设置数据库路，系统测试(查询设备)，学生库设置，题库与题库等级设置，考核试卷提取与存储考核时间设置与启动，考核成绩查询，考核成绩打印，登录密码修改与恢复

3）、学生终端采用LabVIEW软件编制具有联机考核功能，学号查询，故障解除，时间查询，分数查询，设备号查询，学生实验数据、学生考勤及学生考试、学生实验选做等管理功能。

4）学生在启动程序后，键入自己的学号，系统即在教师机数据库中找出该学生的姓名，经过学生确认后，学生选择所要做的相应实验，即进入正常的实验界面。

4、实训台演示面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、铝塑板，表面经特殊工艺喷涂底漆处理；面板打印彩色电路图与工作原理示意图；重要模块配置检测端子，便于测量；

二、技术参数：

1．最大功率：       20KW

2．最大扭矩

3．最高转速

4．系统电压：         DC12V

5．工作电压：         DC72V

6．最高车速：         80km

7．充电时间：         6-7h

8．电池包寿命：       全充全放2000次

9．电池类型及容量    磷酸铁锂150Ah

10．锰酸锂             160Ah

11．电池节数：         4/20串联

12．额定电压：         72V

13．防护等级：         IP56

14．防撞措施：         加强梁、厚底板

15．保护措施：         过流保护、短路保护

16．最大放电电流：     350A

17．充电电流：          25A

18．电池管理系统BMS：内置

19．冷却方式：         自然冷却

20．重量：             150Kg/120kg

21．尺寸：             1000*600*205
