FCZJ-259型氨制冷模拟实训装置

一、技术参数

1.额定功率：6KW；

2.额定电压：AC380V，50Hz；

3.制冷量：约7.5kW；

4.压缩机功率：3PH；

5.制冷剂类型：机组采用R22制冷剂

6.防护等级：IP44；

7.安全保护：过压、过流、漏电保护措施。

二、系统组成说明

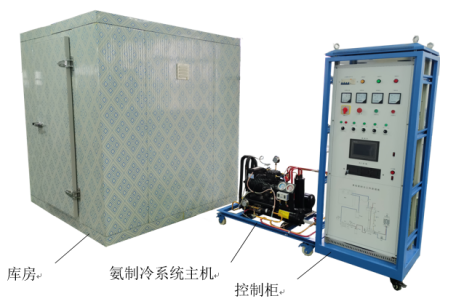

1、设备结构合理，包含卧式冷凝器、活塞式氨制冷压缩机、卧式蒸发器、氨油分离器、贮氨器、空气分离器、紧急泄氨器、冷风机，冷库电控系统等；

2、测量仪表:

1)真空压力表：量程-0.1～1.5MPa

2）真空压力表：量程-0.1～3.5MPa

3、安全保护措施：具有过压、过流、过载、漏电、接地四种保护措施，符合国家相关标准。

5.拼装式冷库：库体外形尺寸：≥192cm×192cm×220cm（长*宽*高），内部装有库灯、风机盘管蒸发器、平衡窗等，冷库外面留有出水口

6.控制柜：700mm*600mm*1900mm（长*宽*高），PLC主机CPU224 1台、模拟量模块EM231 2套、7寸触摸屏1块及相关继电器，控制开关，指示灯，标准通信接口及配件。

三、、实训项目

1.表阀正确使用

2.管路制作与连接操作

3.吹污操作

4.热力膨胀阀更换操作

5.压力保护设定

6.压力试验操作

7.制冷剂回收操作

8.制冷剂充注的操作

9.制冷剂与润滑油的认知

10.压力保护装置认知

11.制冷剂与润滑油的认知

12.氨制冷系统的相关流程操作

13.氨制冷系统的启动流程操作

14.氨制冷系统的停机流程操作

15.氨制冷系统的热氨融霜的安全流程操作

16.氨制冷系统的安全运行操作流程操作
