[规格型号]：	FCZL-01A
[产品名称]：	制冷循环演示装置
[价　　格]：	电议
[产品参数]：
[在线客服]：	QQ在线 QQ在线

产品介绍：

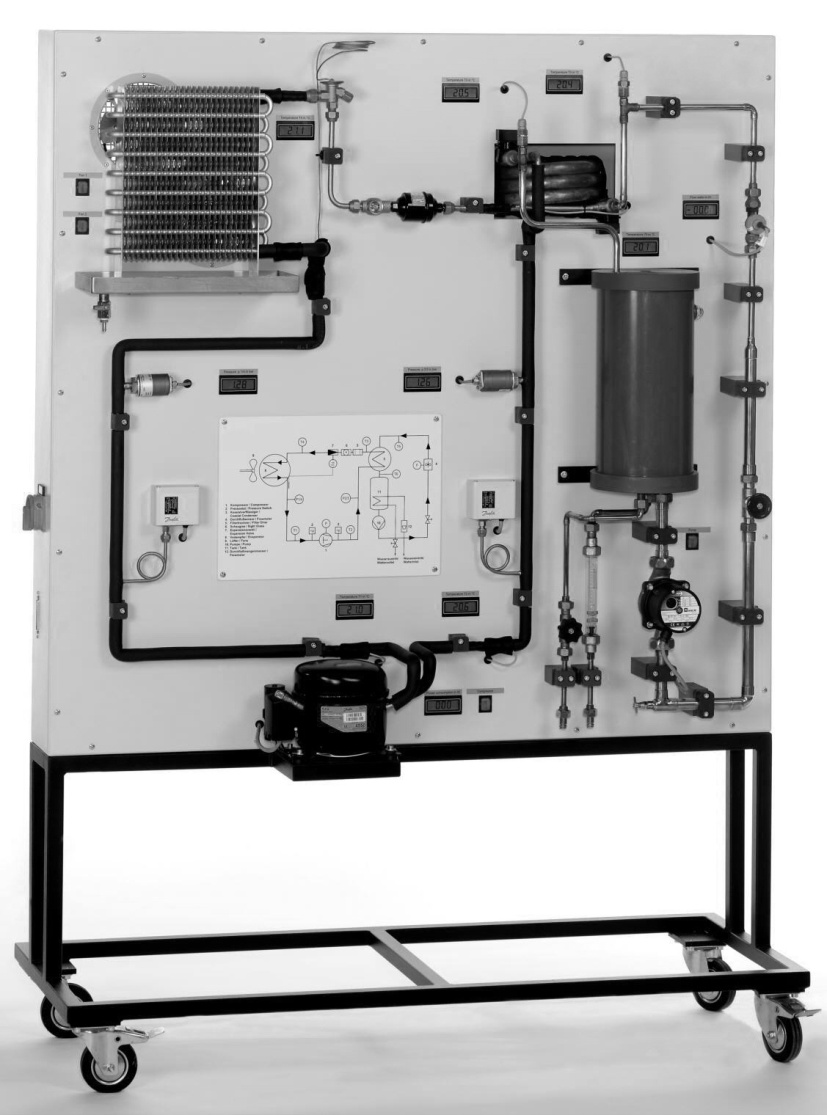

FCZL-01A制冷循环演示装置

一、产品介绍

本装置是专门为高等院校及职业院校制冷与空调专业而研制的制冷系统循环演示装置，系统设计精巧，压缩机、冷凝器、膨胀阀、蒸发器等系统组件均外置且布局合理，学生能够直观了解制冷系统的主要构成。系统实验运行压力低，极大提高系统运行安全性。本装置特点是蒸发器采用了可视化设计，能够让学生直观的了解蒸发制冷剂蒸发过程，加深学生对制冷剂蒸发过程理解记忆。

装置所用制冷剂采用环保型制冷剂R134a，在使用过程中对人体及环境无害，且实验运行压力低，极大提高系统运行安全性。适用于制冷与空调专业教学。

二、主要技术参数

1.电源电源：220V，50Hz；

2.全封闭活塞式压缩机电压：220V/50Hz；

制冷量：372W；

功率：213W（7.2/32℃）；

排量类型：定排量压缩机；

制冷剂：R134a；

3. 水泵电压：220V/50Hz；

功率：60W；

流量：2.9m³/h；

扬程：4m；

4.套管式冷凝器形式：U型管式

换热量：700W (45℃冷凝温度，7℃度换热温差)；

5.可视化蒸发器

换热面积：0.5m2；

换热量：450W；

安全保护装置：安全阀、压力保护装置；

6.测量范围压力：1~15Mpa；

温度：-40~150℃；

流量：3~108L/h；

7.尺寸长×宽×高: 1400×550×1850mm；

三、产品特点

1.空气-水制冷循环系统演示装置；

2.采用环保制冷剂为R134a；

3.制冷原理及知识详细介绍说明书；

四、实验台功能

1.认识空气-水制冷功能；

2.了解制冷系统基本组成；

3.了解系统温度压力测量；

4.测试系统COP；

五、主要配置

1.全封闭活塞压缩机1台

2.干燥过滤器1个

3.风冷翅片蒸发器1台

4.同轴套管冷凝器1台

5.数显式压力测量仪表2套

6.数显式温度测量仪表2套

7.循环水箱1台

8.水泵1台

9.超压保护装置1套

10.LEB-6流量计1套

11.实验台框架等1套
