FCXNY-04
[规格型号]： FCXNY-04
[产品名称]： 新能源动力电池与管理系统实训台
[价　　格]： 电议
[产品参数]：
[在线客服]： QQ在线 QQ在线
产品介绍：

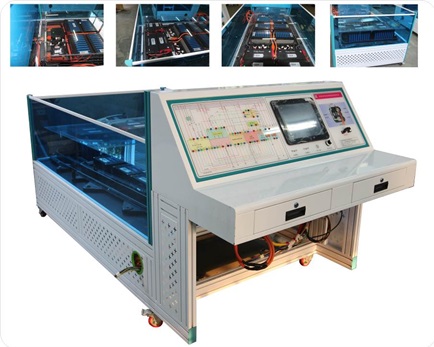

FCXNY-04新能源动力电池与管理系统实训台
1-210R4160ZM57
一、系统概述：
电动汽车电力电池包总成，以及辅助相关所有部件。大面积剖切，充分展示电动汽车动力的电池的内部结构，连接整车控制器和电动动力系统后，电池组可启动运行，进入放电工作状态。同时配套车载充电机、快充接口、慢充接口。能完成的动力电池的充电过程。放电过程、高压安全系统各种测试与实验。配套设备台架，外围进行保护处理，以防触电。配套实训指导书。使用说明书等
二、系统构成
设备由一体化实训台；剖切的动力锂电池组；BMS电源管理系统；触控显示控制中心、检测系统、云平台网络考核系统、设备控制台、电池热管理相应附件、高压继电器组、数据控制终端；系统软件、高压绝缘鞋、高压绝缘手套、防护眼镜等以及相应的附件组成。
三、主要功能：
1、剖切的动力电池总成，外部透明使用亚克力封装，能直观展示汽车电池组的内部相关附件的结构组成与工作原理；
2、动力电池能实时演示电池组的各种工作状态，包含起步、加速、减速、刹车制动、能量回收等功能。
3、BMS管理系统监控放电电流、放电电压、所剩电荷数量、续航里程、充放电管理、温度控制、充电时间、充电电流、电池温度、绝缘监测等控制等功能。
4、触控显示控制中心, 触控显示控制中心可显示当前电池的各项数据。包含电流电压、电荷的状态等。
5、测面板上绘有高清相关系统的电路原理图、提供识图、读图、绘图等技能。
6、检测控制台面板上,外接接线端子,可以通过端子，测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.
7、启动设备，触控显示控制中心，可三维维动画演示动力电池组的各种工作状态，与本设备同步。
8、启动设备，触控显示控制中心,可三维演示电池组的内部结构认识与拆装分解，与本设备同步。
9、多媒体课件包含BMS 系统、高压电池组、电池的检测、电池的均衡等。
10、内置诊断系统，可诊断整车所有系统。
11、内置原厂维修手册，原车电路图、电池管理系统实训指导书、新能源数据库等。
12、高压组电池组工作原理，高压电磁组的数据检测与诊断分析，可做各种试验及数据检测功能。
13、云平台网络考核系统，可以通过手机或PC机登录后台，进行远程故障考核设置。提供电池组的故障故障诊断与排除实功能。
14、安全防护功能：配套有高压防护套装。
15、移动教学功能：实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠
16、实验室安全管理系统软件
1）该系统集成无线远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。
2）在WiFi连接状态，教师通过手机APP，可实时高速读取实训台的电流、电压值、功率因数等参数；实时显示设备使用功率和历史曲线，实时监控设备的运行状态、故障预警和异常报警
3）可设置实验台保护电压和电流，当输入电压或者电流超过保护电压值或者保护电流值自动切断实验台电源保护设备，并推送信息到教师控制端。
新能源汽车蓄电池管理系统软件
该系统由7寸平板电脑和软体构成，采用无线蓝牙通讯主要功能是为了能够提高电池的利用率，防止电池出现过度充电和过度放电，延长电池的使用寿命，监控电池的状态。对电动汽车的动力电池参数进行实时监控、故障诊断、SOC估算、行驶里程估算、短路保护、漏电监测、显示报警，充放电模式选择等，与车辆集成控制器或充电机进行信息交互，保障电动汽车高效、可靠、安全运行。
1、电池端电压的测量:整个系统采用了完全的模块化设计，电路板对外接 信号全部采用光电隔离措施，保证了单元模块的抗干扰能力及数据采集精度。
2、单体电池间的能量均衡：由于单体电池离散性的差异，电池在使用中，  容量一致性会愈来愈差。系统在静置过程中自动进行能量均衡，即为单体电池 均衡充电，以使电池模组中各个电池都达到均衡一致的状态。
3、电池单元总电压测量与电池单元总电流测量。
4、SOC计算：准确估测电池的荷电状态（SOC）即电池剩余电量，保证SOC维持在合理的范围内，防止由于过充电或过放电对电池的损伤。
5、动态监测电池单元的工作状态：在电池充放电过程中，实时采集电池模组中的每块电池的端电压和温度、充放电电流及电池总电压，防止电池发生过充电或过放电现象。系统具有单只电池低电压和总电池组低电压报、SOC 临界及 过低报警功能。实时监测各电池模组的温度，控制电池模组的通排风风扇，保证电池模组内部的热均衡。
6、实时数据显示：主控制模块与显示终端共同构成了控制与人机交互系统。实时显示电池组的总电流、总电压、SOC，实时显示各节电池的电压及电池模组温度测量点的温度，实时显示电池模组中的最高电压、最低电压及所在电池模组编号，实时显示电池模组中的最高温度、最低温度及所在电池模组编号。
四、实训项目
1.电动汽车电池的整体认知了解
2.电动汽车电池的内部结构展示
3.电动汽车高压安全系统的组成结构的认知实训
4.电动汽车高压安全的整体控制策略原理实训
5.电动汽车电池组的结构认知实训
6.电动汽车电池组测量、与使用实训
7.电动汽车高压安全的安全操作规程实训
8.电动汽车高压电路的认知、测量实训
9.电动汽车高压防护工具的认知、使用实训
10.电动汽车BMS控制理论与系统设置实训
11.电动汽车电源转换系统认知与原理控制实训
12.电动汽车上电、下电控制流程实训
13.电动汽车充电管理系统的工作原理实训
14.电动汽车放电管理的工作原理实训
15.电动汽车电池组的完整数据流读取
16.电动汽车电池组的各种参数的监控与修改
17.电动汽车电池组的故障码的读取与清除
18.电动汽车小电流放电情况工况实训
19.电动汽车一般电流放电情况工况实训
20.电动汽车大电流放电情况工况实训
21.电动汽车能量回收充电工况实训
五、制作工艺
采用透明广告板，经雕刻机器进行标准化开孔，再由打印喷涂技术，使面板达到开孔标准、无毛边、矩形孔无误差的高要求标准。喷涂效果达到颜色鲜艳，不褪色、防潮，耐高温、耐油污，且不需任何保护措施，即能达到经久耐用的的目的。加工完成后的检测面板再以内嵌式工艺安装。使面板和箱柜接在看不到安装螺丝的情况下，接触紧密，无缝隙、无松动。
2、设备台架：
优质国标铝型材，经过清洗处理后进行高温喷涂，外表美观整洁、耐油污等优点。易于日常的清洁维护。防护隔板为一次冲压而成，并喷涂9003。颜色鲜明美观大方。检测面板上箱标准化制作，国标铁板冲压，隐藏式安装孔位，内嵌式安装工艺。无需打磨既做到表面无焊点，不割手的出厂要求。四周为亚克力护板，上部安装有U型槽。超低重心，超静音万向脚轮。
六、技术参数
1、触控显示控制中心
1）屏幕尺寸: 12寸
2）硬盘容量: 64GB
3）硬盘接口: SATA2
4）硬盘转速: 7200转
5）显存容量: 2GB及以上
6）操作系统: Windows 7
2、电池组
1）额定电压：3320V
2）电芯容量91.5AH
3）额定容量30.4KWH
4）连接方式：3P91S
5）电池系统供应商：BESK
6）电芯供应商：SKI
7）BMS供应商：SK innovation
8）总质量：291kg
9）总体积：240L
10）工作电压范围：250-382VDC
11）能量密度104WH/KG
12）体积比能量127WH/L
3、设备台架
1）外形尺寸：2500*1200*1200mm
2）检测板：540*370mm
3）控制台：260*325mm
4）工作台:1200*500mm
