[规格型号]：	FCXNY-03
[产品名称]：	新能源汽车高压系统实训台
[价　　格]：	电议
[产品参数]：
[在线客服]：	QQ在线 QQ在线

产品介绍：

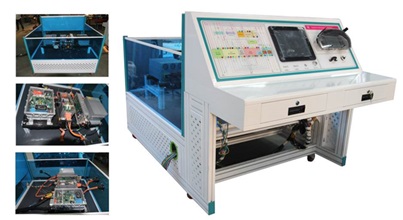

FCXNY-03新能源汽车高压系统实训台

一、结构组成

1、组成：设备由一体化台架、剖切的新能源电动汽车的电机驱动系统、剖切的DC-DC转换器、快充接口、慢充接口、剖切的高压控制盒、车载充电器、触控显示控制中心、组合仪表、、检测系统、云平台网络考核系统、设备控制台等组成。

二、主要功能：

1.高压组件系统的工作原理，高压组件的数据检测与诊断分析，可做各种试验及数据检测功能。高压组件的故障故障诊断与排除实功能。

2.剖切的零部件，能直观展示汽车高压组件的内部外部和相关附件的结构组成与工作原理；同时提供原件测量、连接器拔插实训。

3.启动设备，各种高压组件协同进入工作状态。系统工作稳定、运行正常。

4.触控显示控制中心显示当前系统的各种数据。包含电流电压、电荷的状态等。

5.检测面板上绘有高清相关系统的电路原理图、提供识图、读图、绘图等技能。检测控制台面板上,外接接线端子，可测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.

6.内置诊断系统，提供原车的故障及数据读取、动态数据读取、波形分析等；

7.内置原厂维修手册，原车电路图、高压组件系统实训指导书、新能源数据库等。

8.高压控制盒，提供高压分线，直流快速充电、全车高压系统供电并兼任充电管理系统的作用。并提供过载保护等功能。使用直流充电桩。

9.车载充电机，提供慢充充电功能。使用交流充电桩。

10.DC-DC控制器，提供对整车低压蓄电池及整车电压供电器的供电等功能。

11.启动设备，触控显示控制中心，可三维维动画演示驱动控制器的六种工作状态，与本设备同步。仪表系统可显示整车当前数据。

12.启动设备，触控显示控制中心,可三维演示驱动控制器内部结构认识与拆装分解，与本设备同步。

13.多媒体课件包含驱动控制系统、高压系统、车载充电系统等。

14.云平台网络考核系统，可以通过手机或PC机登录后台，进行远程故障考核设置。

15.安全防护功能：配套有高压防护套装。

16.移动教学功能：实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠。

三、实训项目

1.电动汽车高压器件的结构认识与原理展示

2.电动汽车DC-DC模块的个工作原理实训

3.电动汽车DC-DC模块的数据检测、故障诊断与排除

4.高压控制盒的结构认识与原理展示

5.高压控制盒的数据检测、故障诊断与排除实训

6.车载充电机的内部结构认识与原理展示

7.车载充电机的数据检测、故障诊断与排除

8.驱动电机的内部结构认识与原理展示

9.驱动电机的数据检测与故障诊断与排除实训

10.交流充电桩的认识了解与使用方法

四、制作工艺：

1、采用优质透明广告板，经雕刻机器进行标准化开孔，再由打印喷涂技术，使面板达到开孔标准、无毛边、矩形孔无误差的高要求标准。喷涂效果达到颜色鲜艳，不褪色、防潮，耐高温、耐油污，且不需任何保护措施，即能达到经久耐用的的目的。加工完成后的检测面板再以内嵌式工艺安装。使面板和箱柜接在看不到安装螺丝的情况下，接触紧密，无缝隙、无松动。

2、设备台架：

优质国标铝型材，经过清洗处理后进行高温喷涂，外表美观整洁、耐油污等优点。易于日常的清洁维护。防护隔板为一次冲压而成，并喷涂9003。颜色鲜明美观大方。检测面板上箱标准化制作，国标铁板冲压，隐藏式安装孔位，内嵌式安装工艺。无需打磨既做到表面无焊点，不割手的出厂要求。四周为亚克力护板，上部安装有U型槽。超低重心，超静音万向脚轮。

五、技术参数

1)触控显示控制中心

1.屏幕尺寸: 12寸

2.硬盘容量: 64GB

3.硬盘接口: SATA2

4.硬盘转速: 7200转

5.显存容量: 2GB及以上

6.操作系统: Windows 7

2)驱动控制器

1.输入电压:336VDC

2.工作电压范围：265-410VDC

3.控制电源：12VDC

4.控制电源电压范围：9-16VDC

5.标称容量：85KVA

6.重量：9KG

7.防护等级：IP67

3)车载充电机

1.输入电源220VAC

2.输出电压:14VDC

3.效率：峰值大于90%

4.冷却方式：风冷

5.防护等级:IP66

4)DC-DC

1.输入电源210-410VDC

2.输出电压:14VDC

3.效率：峰值大于88%

4.冷却方式：风冷

5.防护等级:IP67

5)台架

1.外形尺寸：1900*1200*1200mm

2.检测板：540*370mm

3.控制台：260*325mm

4.工作台:1200*500mm
