FC-XNYQC-29
[规格型号]: FC-XNYQC-29
[产品名称]: 电动汽车充电桩装置系统实训台
[价  格]: 电议
[产品参数]:
[在线客服]: QQ在线 QQ在线
产品介绍:

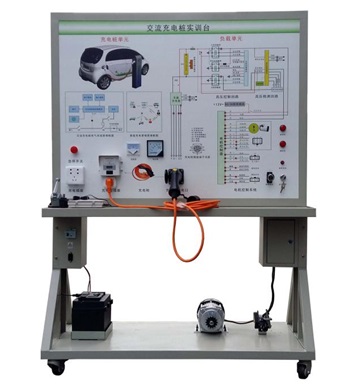

FC-XNYQC-29电动汽车充电桩装置系统实训台

一、产品简介
该设备完整展示了新能源汽车充电装置系统,全面展示了充电桩的组成、结构、原理、操作及排故障。
配套国标充电枪与车载充电座,且安装真实的驱动电动机运行负载。
二、功能特点
1.详细的原理框图展示,真实可操作运行的充电系统与电机驱动系统。
2.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有彩色电路图与工作原理示意图;学员可直观对照电动汽车充电与电机驱动系统结构原理图和实物,认识和分析电动汽车充电与电机驱动系统的工作原理。
3.真实的交流充电桩充电端口,便于学习充电端口管脚定义及作用。
4.面板上安装有点火开关、充电桩分解组件,电机驱动系统组件,电动机控制器,工况指示灯,电源开关,油门踏板,制动踏板,动力电机与电池等模块与操纵开关。
5.示教板面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有30cm左右的桌面,方便放置资料、轻型检测仪器等。
6.配套充电桩智能充电卡片、充值软件。
7.安装充电桩的电压表与电流表,同步显示数据。
8.实验室远程管理系统软件
1)该系统集成远程实验台电源管理系统,通过手机或其他移动终端系统监控查询学生实验台的电源开关状态;单独开启关闭学生实验台电源;全部开启或全部关闭实验台电源功能;定时开启关闭电源功能。
2)该系统还可通过 PC 控制终端进行实训考核,也可通过手持移动控制终端进行实训考核,可自由设定任意一处与电控模块引脚有关的各种常见故障,故障类型包括:线路断 路、对地短路、接触不良,偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障,共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障,共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
3)所有配备驱动模块的实训设备,均可通过内置的专用新型无线数据传输模块无线组网, 实现远程集中管理。
4)用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络,系统可以联机考核也可以脱机考核,通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
5)集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等,并生成趋势曲线。
6)用户可以实现单机操作考核和联网考核。
三、产品组成
电动车交流单枪充电桩、智能充电卡片、充值软件、电压显示、电流显示、交流充电桩充电插座/充电枪、蓄电池组、负载单元等组成,可移动的台架。
四、技术规格
1.供电电源:AC220V ±10% 50Hz
2.供电电流:32A
3.工作温度:-40℃~+50℃
4.外形尺寸:1240×600×1700mm(长×宽×高)
五、实训项目
1.交流充电桩内部电路原理实训
2.交流充电桩的部件组成及作用实训
3.交流充电桩的操作方法实训
4.操作充电桩对蓄电池充电、蓄电池通过负载放电的全过程实训
5.故障设置、排除思路和方法实训
6.智能充电卡片、充值软件应用实训
