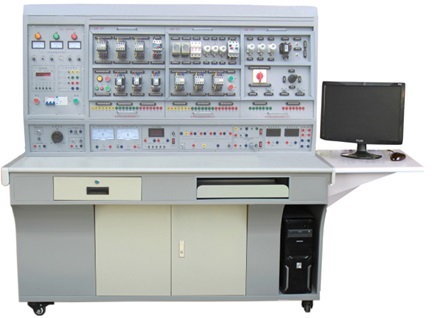

FCW-91B型 高性能高级维修电工技能培训考核装置

一、概述

“高性能维修电工及技能实训装置”是根据机械工业职业技能鉴定指导中心组织编写的《机械工人职业技能培训教材》研制生产的，可对《初级维修电工技术》《中级维修电工技术》《高级维修电工技术》教材中列出的电气控制线路和实用电子线路进行实际操作，快速掌握课程的实用技术与操作技能。具有针对性、实用性、科学性和先进性，该实训装置不仅可供学生学习锻炼，更是劳动鉴定部门、大中专院校、职校、技校初级、中、高级维修电工技能考核的理想设备。

二、特点

1、电气控制线路或电子线路实验元器件都装在作为挂板的安装板上，操作方便、更换便捷，可扩展功能或开发新实验；操作内容的选择具有典型性、实用性；

2、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资；

3、技能培训用的控制线路和配套的小电机经特殊设计,可模拟工厂各类电机的电力拖动系统, 并可满足维修电工的安装、调试、故障分析及排除故障等技能训练要求；

4、设有电压型漏电保护器和电流型漏电保护器，确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠；控制屏还设有定时器兼报警记录仪（服务管理器），为学生实验技能的考核提供了一个统一的标准。

三、技术性能

1.输入电压：三相四线制380V±10% 50Hz

2.工作环境：环境温度范围为-5～＋40℃  相对湿度＜85%（25℃） 海拔＜4000m

3.装置容量：＜1.5KVA

4.外形尺寸：160×68×160cm3

四、实验项目

（一）电气控制及电机拖动实训

（二）PLC、变频器综合实训

（1）PLC基本技能实训

1.PLC认知实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）

2.典型电动机控制实操实训（点动、自锁、正反转、星三角换接启动等）

3.PLC仿真实训

（2）PLC、变频器综合应用技能实训

五、装置的配备

(一) DW01电源、仪器控制屏

 控制屏为铁质双层亚光密纹喷塑结构，铝质面板。为实验提供交流电源、高压直流电源、低压直流电源及各种测试仪表等。具体功能如下：

1、主控功能板

(1) 三相四线电源输入，经漏电保护器后，经过总开关,由接触器通过起、停按钮进行操作；

 (2) 设有450V指针式交流电压表三只，指示电源输入的三相电压；

 (3) 定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定实验时间、定时报警、切断电源等功能；还可以自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数, 为学生实训技能的考核提供一个统一的标准。

2、交、直流电源

(1) 励磁电源：直流220V/0.5A，具有短路保护。

 (2) 电枢电源：直流0～220V/2A连续可调电源一路，具有短路保护。

(3) 直流稳压电源：±12V/0.5A两路，＋5V/0.5A一路，具有短路软截止自动恢复保护功能。

(4) 交流电源：①、设有变压器一组，变压器原边根据不同的接线可加220V，也可以加380V交流电源，合上开关后，变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流电压；②、设有单相调压器一组，可得到交流0～250V可调电压；③、控制屏设有单相三极220V电源插座及三相四极380V电源插座。

3、交、直流仪表

(1) 交流电压表：0～500V带镜面交流电压表一只，精度1.0级。

 (2) 交流电压表：0～5A带镜面交流电流表一只，精度1.0级，具有超量程报警、指示、切断总电源等功能。

 (3) 功率、功率因数表：由微电脑、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，在硬、软件上均分八档区域，自动判断、自动换档。功率测量精度1.0级，电压、电流量程分别为450V、5A，测量功率因数时还能自动判断负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），可储存15组数据，供随时查阅。

 (4) 直流电压表：直流数字电压表1只，测量范围0～300V，三位半数显，输入阻抗为10MΩ，精度0.5级。

 (5) 直流电流表：直流数字电流表1只，测量范围为0～5A，三位半数显，精度0.5级，具有超量程报警、指示、切断总电源等功能。

4、整流二极管：IN5408四只

（二）实验桌

 实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、而磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉

（三）实验组件

1、电工实训组件

2．PLC自动控制模块

3．电机导轨及光码盘测速系统

含光码盘测速系统（配有进口光电编码器）一套，导轨1幅，道轨平整度好，无应力变形，同心度好。

4．工控组态软件一套：

打开软件编程环境，任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图，并进行实训动态跟踪教学。

5．三相鼠笼电动机AC380V（Y/△）带离心开关

6．三相鼠笼电动机AC380V（Y/△）

7．双速异步电动机AC380V（△/YY）

8.机床电气实训仿真软件（正版软件，投标文件中提供著作权证书和逐条演示一下内容）

以三维仿真交互技术和三维动画视觉表现及多媒体数字技术为核心，能进行三维电路分析、电气电路模拟电路考核、综合技能虚拟实训、电气基础训练、元器件识别检测。

1）软件包含不少于12种常见机床电路，包含 M7130K平面磨床； M7120型平面磨床；C6140普通车床； C6150普通车床；C650-2 ；Z35摇臂钻床； Z3040B摇臂钻床；Z3050钻床； X62W万能铣床；T68卧式镗床；M1432万能外圆磨；KH-20/5t 桥式起重机。

2）每个机床电路包含：①结构组成②器件认识③原理介绍④接线练习⑤故障检查⑥习题练习⑦书写和清除功能。

3）结构组成菜单为介绍各种机床的结构组成；器件认识介绍各机床电路的执行元件接触器热继电器和机床运动指令元件如按钮，十字开关等元件的作用；原理介绍展示各机床电路原理图，可对机床电路原理图进行控制操作，对线路接通时的状态用不同颜色区别，操作开关等原理图符号相应的执行器件进行动作原理仿真；接线练习可以进行模拟真实机床电路器件进行示教接线、实训接线考核和一键连接所有线路，连接完成可进行机床电路运行仿真；故障检查每种机床设有不同故障，根据不同故障现象用模拟万用表进行故障检查，确定故障点系统会进行提示，鼠标右键恢复故障完成机床电路排故训练；习题练习可进行12种机床电路知识书面考试练习，答题完毕系统自动进行评判；书写和清除功能用于教师示教功能，可在屏幕上进行标注提示，清除功能为清除屏幕标注。

9.电工基本技能仿真软件（正版软件，投标现场提供著作权证书原件和逐条演示以下内容）软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行电气仿真、电子仿真、在线学习，气动仿真、液压仿真、传感器仿真等常用工业技术仿真

1）电子仿真

（1）电子产品制造技术：电子产品制造过程；焊接与拆焊技术；SMT技术

（2）仪器仪表的使用：万用表使用仿真；示波器使用仿真；信号发生器使用仿真

（3）原件识读与检测：电阻种类、识别、检测仿真；电容种类、识别、检测仿真；电感与小型变压器种类、识别仿真；二极管种类、识别、检测仿真；电阻种类、识别、检测仿真；三极管种类、识别、检测仿真；集成电路种类、识别仿真；晶闸管种类、识别仿真；贴片原件种类、识别仿真；传感器种类仿真；开关种类仿真；接插件种类仿真；

（3）综合技能实训

①调光台灯电路的连线组装仿真、测试、排故②数字时钟电路的连线组装仿真、测试、排故③放大电路的连线组装仿真、测试、排故④收音机电路的连线组装仿真、测试、排故⑤稳压电源电路的连线组装仿真、测试、排故⑥声光报警电路的连线组装仿真、测试、排故

2）电气仿真

（1）电工基本常识与操作：

①安全用电常识：触电方式；防护措施；接地接零；急救措施

②常用电工工具：通用工具；线路工具；设备工具

③常用导线连接：绝缘连接；线头连接；接线桩；绝缘恢复

④手工焊接工艺：焊接工具；焊接过程；焊接质量；拆焊过程

（2）电工仪表

①万用表：外形仿真，结构仿真，面板仿真，使用仿真；

②电能表：外形仿真，原理仿真，检测仿真，布局仿真，连仿真线，使用仿真；

③钳形电流表：外形仿真，原理仿真，使用仿真；

④兆欧表：外形仿真，原理仿真，使用仿真；

⑤直流电桥：外形仿真，使用仿真；

⑥配电板：外形仿真，布局仿真，连线仿真，使用仿真；

（3）照明电路安装

①荧光灯：器材仿真，电路仿真，原理仿真，连线仿真，排故仿真；

②两地控制线路：器材仿真，电路仿真连线仿真

（4）电机与变压器

①三相异步电动机：外形仿真，结构仿真，装配仿真，维修仿真；

②单相异步电动机：外形仿真，结构仿真，装配仿真；

③伺服电动机：外形仿真，结构仿真，原理仿真；

④步进电动机：外形仿真，原理仿真；

⑤直流电动机：外形仿真，结构仿真，装配仿真；

⑥变压器：外形仿真，结构仿真，原理仿真，装配仿真；

5）低压电器

①交流接触器：外形仿真，结构仿真，原理仿真，组装仿真，检测仿真；

②继电器：外形仿真，结构仿真，原理仿真，检测仿真；

③常用闸刀开关：外形仿真，结构仿真；

④低压断路器：外形仿真，结构仿真，原理仿真；

⑤熔断器：外形仿真，结构仿真；

⑥启动器：外形仿真

⑦主令电器：外形仿真，结构仿真；

（6）电动机控制仿真

①接线仿真：01具有过载保护的三相电动机正转控制接线仿真、02双重互锁的三相电动机正反转控制接线仿真、05三相电动机接触器星形、三角形控制接线仿真、06三相电动机时间继电器接线仿真、07三相电动机机械制动控制电路仿真

②电路仿真：01三相电动机具有过载保护的正转控制仿真、02三相电动机双重互锁的正反转控制仿真、03生产机械行程控制电路仿真、04三相电动机自耦降压起动仿真、05三相电动机接触器星形、三角形控制仿真、06时间继电器仿真、07三相电动机机械制动控制电路仿真、08电动机反接制动控制电路仿真、09有变压器全波整流能耗制动控制电路仿真、10接触器控制的双速电动机调速电路仿真、12利用电流继电器控制绕线式异步电动机起动控制线路仿真、c620车床电气控制仿真，电动葫芦仿真，z35摇臂钻床仿真

③排故仿真：01具有过载保护的正转控制排故、02双重互锁的正反转控制排故、03生产机械行程控制电路排故、04自耦降压起动排故、05接触器星形、三角形控制排故、06时间继电器排故、07三相电动机机械制动控制电路排故、08电动机反接制动控制电路排故、09有变压器全波整流能耗制动控制电路排故、10接触器控制的双速电动机调速电路排故、

（7）电工识图

3）电工基础仿真：能进行39个仿真实验如下

4）在线学习培训

（1）提供免费远程单片机培训PLC培训,伺服,步进,触摸屏,变频器, 单片机，数控，机器人，工业组态及网络通信等全系列自动化技术培训

（2）教师可以远程通过新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。

（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，学习体验；

4）学生可以登录在线学习系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论

5）液压传动原理的动态演示并不少于18种动态演示。

6）传感器仿真（1）温度变送传感器仿真（2）液位传感器仿真（3）流量传感器仿真

7）气动回路仿真演示：28回路的仿真，14路“考考你！”典型气路设备故障。

8）PLC仿真可以通过PLC编程控制模型的相应动作从而完成工序动作包含机械手仿真、自动门仿真、升降机仿真、分拣仿真、正反转仿真、邮件分拣、流水线、自动分拣等。

9）PLC运行数据显示：PLC输入电压监控，PLC输出电压监控，PLC输入开关监控，PLC输出开关控制以及PLC输入电压模拟量实时数据，可根据实际需求添加128路。

10）PLC运行历史数据：显示PLC运行历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。

11）电机软启动及电机保护器的仿真

七、配置清单
