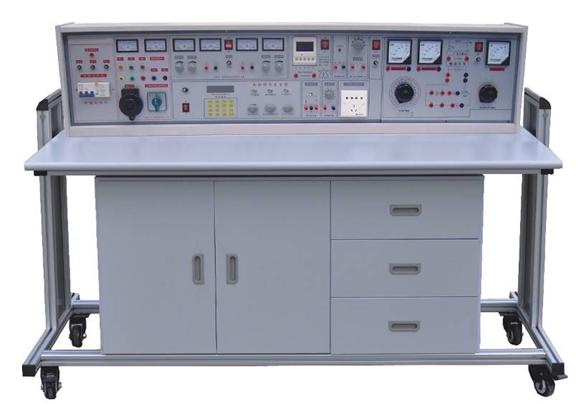

FC-98A通用电工电子电力拖动(带直流电机)实验台
1.实验台外壳尺寸:123×35×20cm 2.三相保险座 3.三相电源输入指标 4.总开关:实验台电源总开关,带漏电、过载保护 5.试验按钮:试验漏电开关漏电功能 6.电源输入指示1只 7.电源输出指示3只(红、绿、黄三色) 8.交流电压表:指示输出线电压 9.电压转换开关:与电压表配合使用,监示输出线电压的大小与对称情况 10.接线座5只:A单元三相四线及地线输出 11.电流表W相电流输出指示 12.O/I开关:三相四线电源输出控制 (提高安全系数) 13.接线座2只:B单元交流低压电源输出 14.电表(2A):B单元交流电流指示 15.旋钮:B单元3-24V交流低压选择输出 16.开关:C单元双路直流稳压电源开关 17.旋钮:C单元双路Ⅰ路稳流调节 18.旋钮:C单元双路Ⅱ路稳流调节 19.接线座2只:C单元Ⅰ路直流稳压输出 20.保险座:C单元双路稳压电源保险 21.电表4只:双路稳压电源电压、电流指示 22.接线座:D单元直流5V稳压输出 23.电表:D单元电流0.5V输出指示 24.开关1:控制各低压交流电、信号源 25.开关2:控制E单元交直流调压电源 26.电表:E单元交流电压输出指示 27.接线座4只:E单元交流、直流输出口 28.旋钮:E单元0~240V电压调节 | 29.插座:G单元220V输出插座 30.旋钮:音频功率放大器音量调节 31.接线座2只:音频信号输入 32.按钮:单次脉使能开关 33.接线座3只:单次脉冲输出口 34.电表:函数发生器正弦波输出电压指示 35.旋钮:正弦波输出三级衰减幅度粗调 36.旋钮:正弦波输出口 37.接线座:正弦波输出口 38.旋钮:矩形波输出幅度调节 39.接线座:三角波输出口 40.旋钮:函数信号发生器频率细调 41.接线座:矩形波输出口 42.旋钮:函数信号发生器五级频率粗调 43.电表:函数发生器输出频率指示 44.万用表:500型 45.智能型交流电路测量电表:通过开关切换可同时测量电路I、U、KW、Kwh、T,八位液晶显示。(XDT-18B通用电子实验台无此功能) 46.直流电机Ia、If指示:2只500mA直流电表 47.直流电源:0-220V输出,直流电机工作电源 48.直流电机调速环节:Ra、RF调节装置 49.实验桌面尺寸:160×70cm 50.通用电路板:规格35×90cm,元件盒在其上任意拼插进行实验 51.储存板:放置元件盒 52.左储存柜:放置储存板(带门锁) 53.抽屉:放置常用工具 54.右储存柜:放置储存板(带门锁) 55.示波器:型号不限(用户自备) 56.工具 |
电工电子部分 | |||
元 件 名 称 | 型 号 | 数 量 | 备 注 |
电 阻 | 0.5Ω | 1 | 1/2W |
电 阻 | 1Ω | 1 | 1/2W |
电 阻 | 5.1Ω | 2 | 1/2W |
电 阻 | 51Ω | 1 | 1/2W |
电 阻 | 100Ω | 3 | 1/8W |
电 阻 | 150Ω | 1 | 1/8W |
电 阻 | 200Ω | 1 | 1/8W |
电 阻 | 300Ω | 2 | 1/8W |
电 阻 | 330Ω | 2 | 1/8W |
电 阻 | 430Ω | 1 | 1/8W |
电 阻 | 470Ω | 1 | 1/8W |
电 阻 | 510Ω | 2 | 1/8W |
电 阻 | 680Ω | 2 | 1/8W |
电 阻 | 820Ω | 2 | 1/8W |
电 阻 | 1K | 3 | 1/8W |
电 阻 | 1.5K | 1 | 1/8W |
电 阻 | 2K | 2 | 1/8W |
电 阻 | 2.4K | 2 | 1/8W |
电 阻 | 2.7K | 1 | 1/8W |
电 阻 | 3.3K | 3 | 1/8W |
电 阻 | 3.9K | 1 | 1/8W |
电 阻 | 4.7K | 1 | 1/8W |
电 阻 | 5.1K | 1 | 1/8W |
电 阻 | 6.8K | 2 | 1/8W |
电 阻 | 10K | 4 | 1/8W |
电 阻 | 13K | 1 | 1/8W |
电 阻 | 20K | 2 | 1/8W |
电 阻 | 39K | 2 | 1/8W |
电 阻 | 51K | 1 | 1/8W |
电 阻 | 100K | 2 | 1/8W |
电 阻 | 200K | 1 | 1/8W |
电 阻 | 1M | 1 | 1/8W |
电 阻 | 10M | 1 | 1/8W |
电 位 器 | 470Ω | 1 | 1/2W |
电 位 器 | 1K | 2 | 1/2W |
电 位 器 | 4.7K | 1 | 1/2W |
电 位 器 | 22K | 1 | 1/2W |
电 位 器 | 10K | 1 | 1/2W |
电 位 器 | 100K | 1 | 1/2W |
电 位 器 | 470K | 2 | 1/2W |
电解电容 | 1uF | 1 | 16V |
电解电容 | 10uF | 3 | 16V |
电解电容 | 47uF | 3 | 16V |
电解电容 | 220uF | 1 | 35V |
电解电容 | 470uF | 1 | 35V |
瓷片电容 | 300P | 1 | 63V |
瓷片电容 | 1000P | 2 | 63V |
瓷片电容 | 0.01uF | 3 | 63V |
瓷片电容 | 0.1uF | 1 | 63V |
瓷片电容 | 0.47uF | 1 | 63V |
瓷片电容 | 2uF | 1 | 250V |
音频输入变压器 | 1 | ||
音频输出变压器 | 1 | ||
变 压 器 | 220/6V.6V.24V | 1 | 8W |
电 感 | 8Ω | 1 | |
电 感 | 390μH | 1 | |
电感(镇流器) | 8W | 1 | |
二 极 管 | 4007 | 4 | |
二 极 管 | 2AP9 | 1 | |
发光二极管 | 2 | ||
稳压二极管 | 2CW54 | 1 | |
稳压二极管 | 2CW76 | 1 | |
晶 振 | 10M | 1 | |
场效应管 | 3DJ6 | 1 | |
单 结 管 | BT33 | 1 | |
晶 闸 管 | KP1 | 2 | |
三 极 管 | 3DG6 | 2 | |
三 极 管 | 3DG12 | 1 | |
三 极 管 | 3AX31 | 2 | |
三 极 管 | 3DA1 | 1 | |
三端稳压 | 7805 | 1 | |
指示灯(信号灯) | 6V 0.1A | 1 | |
开 关 | 4 | ||
喇 叭 | 8Ω/0.2W | 1 | |
继电器 | 6V | 1 | |
音乐集成 | 4V | 1 | |
电平开关和逻辑电平指示 | 1 | ||
灯 泡 | 220V/15W | 12 | 自 备 |
灯 座 | 12 | ||
条形磁铁 | 1 | ||
原副线圈 | 1 | ||
直流电表 | 5MA | 1 | |
直流电表 | 10MA | 1 | |
直流电表 | 50MA | 3 | |
直流电表 | 200MA | 1 | |
直流电表 | 1V | 1 | |
直流电表 | 15V | 1 | |
直流电表 | ±100UA | 1 | |
交流电表 | 500MA | 3 | |
日光灯管 | 8W | 1 | |
日光灯座 | 2 | ||
起 动 器 | 1 | ||
集 成 座 | 14脚 | 2 | |
集 成 座 | 16脚 | 1 | |
集成运放 | UA741 | 2 | |
定 时 器 | NE555 | 1 | |
TTL与非门 | 74LS00 | 1 | |
TTL非 门 | 74LS04 | 1 | |
TTL与 门 | 74LS08 | 1 | |
TTL与非门 | 74LS20 | 1 | |
TTL或 门 | 74LS32 | 1 | |
译 码 器 | 74LS42 | 1 | |
TTL触发器 | 74LS74 | 1 | |
七段译码器 | 74LS247 | 1 | |
全 加 器 | 74LS283 | 1 | |
CMOS或非门 | CD4002 | 1 | |
共阳数码器 | 546R | 1 | |
电力拖动部分 | |||
元 件 名 称 | 型 号 | 数 量 | 备 注 |
保地区险 管 | 2A | 6 | 只 |
交流接触器 | CJ10—10 A 380V | 6 | 个 |
按钮﹣红 | LA19—11 | 2 | 个 |
按钮﹣绿 | LA19—11 | 4 | 个 |
三相闸刀 | 380V 15A | 1 | 个 |
三相双投闸刀 | 380V 15A | 1 | 个 |
热继电器 | JRO—20/3 | 2 | 个 |
时间继电器 | JS7—2A 380V | 2 | 个 |
倒顺开关 | KO—380V 10A | 1 | 个 |
行程开关 | LX19—001 | 4 | 个 |
指 示 灯 | XD—5 | 3 | 个 |
电 阻 | RX—510Ω/30W | 3 | 个 |
钮子开关 | KN1×2 | 3 | 个 |
变 压 器 | BK25W380V/6.3V.36V | 1 | 个 |
电 动 机 | △接380V | 2 | 台 |
直流电机 | 100W | 1 | 台 |
工 具 | |||
尖 嘴 钳 | 1 | 把 | |
螺 丝 刀 | 3 | 把 | |
剥 线 钳 | 1 | 把 | |
导 线 | BV1.13mm2 | 若 干 | 米 |
万 用 表 | MF47 | 1 | 只 |
工 作 台 | |||
实 验 台 | 1台 | ||
桌 子 | 1张 | ||
凳 子 | 2张 | ||
防 腐 皮 | 1块 |
