[规格型号]：	FC-08A
[产品名称]：	智能型电工实训考核台
[价　　格]：	电议
[产品参数]：
[在线客服]：	QQ在线 QQ在线

产品介绍：

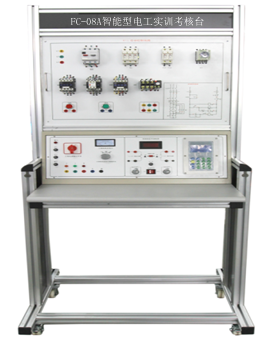

FC-08A智能型电工实训考核台

一、技术性能：
1、工作电源：三相四线（或三相五线）～380V±5% 50Hz
2、温度：-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.0KVA
4、外形尺寸：730mm（长）X 680mm（宽）X 1550mm（高）
二、装置配备
（一）电源控制屏
控制屏为铁质双层亚光密纹喷塑结构，铝质面板。它为实训考核提供电源及保护。
1、三相四线电源输入，通过漏电保护器，接通总开关，由接触器通过启、停按钮进行操作。
2、设有450V指针式交流电压表，指示输入时三相电源电压；
3、三相四线电源输出，具有单片机全程监控装置过载或短路功能，过载或短路软截止且告警，故障排除复位后方可启动电源。
4、学生实训技能评分系统
1）该系统集成远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能。
2）该系统还可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的开路故障、16 路小电流 2A 的信号通路的故障，共 24 路故障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
3）所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网，实现远程集中管理。
4）用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络，系统可以联机考核也可以脱机考核，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。
5）用户可以实现单机操作考核和联网考核。
（二）实训桌：桌体为铝木结构，桌面为防火、防水、耐磨高密度板。
三、考核挂箱
1、三相异步电动机双重联锁正反转控制电路考核挂箱
2、时间继电器控制的Y-△控制考核挂箱
3、单向点动、启动控制电路电路考核挂箱
四、配置清单

序号	名称	数量	备注
1	考核台架	1台	铝型材框架
2	三相异步电动机双重联锁正反转控制电路考核挂箱	1块
3	时间继电器控制的Y-△控制考核挂箱	1块
4	单向点动、启动控制电路电路考核挂箱	1块
5	学生实训技能评分系统软件	1套
6	动态云故障分析考核系统软件	1套	整个系统配置1套
7	实验连线 Φ4 100CM护套自锁线红色 3 条 Φ4 100CM护套自锁线绿色 3 条 Φ4 100CM护套自锁线蓝色 2 条 Φ4 30CM护套自锁线黄色 2 条 Φ4 30CM护套自锁线红色 2 条 Φ4 30CM护套自锁线绿色 2 条	1套
8	万用表	1个
9	尖嘴钳	1把
10	螺丝刀	2把
11	剥线钳	1把
