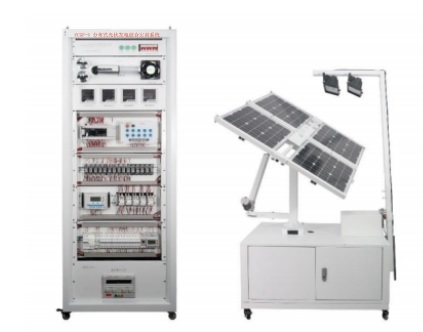

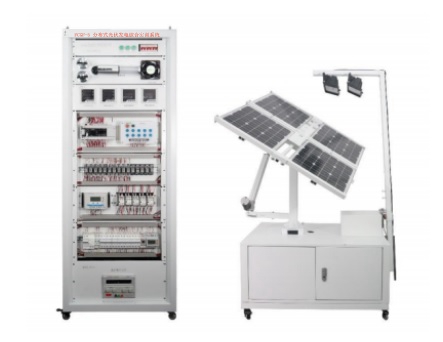

FCGF-5分布式光伏发电综合实训系统
分布式光伏装调实训平台由供能模块、数据采集模块、集中控制模块、环境感知模块、 通讯模块、智能离网微逆变模块、负载模块等设备组成。可满足多种光伏发电模式的教学展现，满足分布式光伏发电、离网光伏发电、离并网混合发电系统的安装、调试、控制等实训内容要求。
分布式光伏并网隔离系统由并网逆变器、隔离变压器组成。系统发电后通过并网隔离系 统转换成符合市电电网要求的交流电之后直接接入公共电网。隔离变压器，通过隔离原副边绕线圈各自电流，实现与市电外网隔离。另外，利用其铁芯高频损耗大的特点，实现抑制高频杂波传入控制回路。
一、供能模块：
采用光伏组件、可调直流稳压电源、蓄电池为设备供电
◆ 光伏供电：光伏组件沿着太阳的运行轨迹追随太阳,构成一个闭路反馈系统,实现自动跟踪。系统不需设定基准位置,传感器永不迷失方向。
1)组件功率：20W；
2)误差：±5%；
3)峰值功率电压：17.5V；
4)峰值功率电流：1.11A；
5)短路电流：1.24V；
6)开路电压：21.5V
7)数量：4块。
◆ 可调直流稳压电源：高频调制技术，将开关电源的电压和电流展宽，实现了电压0~100V和电流0~10A的大范围调节。通过对直流稳压电源的调节输出不同的电压，实现对智能离网微逆变系统和并网逆变器供电。
1)额定功率：1000W；
2)输入电压：AC220V±10%；
◆ 蓄电池：在离网系统中进行能源补偿。
1)额定电压：12V；
2)额定容量：18AH(20RH)；
3)数量：2个；
二、数据采集模块：
高精度直/交流电压电流多功能组合表，和电子式多功能电能表。提供实时数据显示，本地数据查询，电流变比可编程设置，支持RS-485通讯，Modbus-RTU协议。
◆交流电压电流多功能组合表
1)Rs485通讯接口，物理层隔离，Modbus-RTU协议；
2）波特率：1200-9600；
3）输入电压：0-450V
4）输入电流：0-5A
5）工作电压：DC24V
6）测量精度：0.5级
7）数量：2只。
◆直流电压电流多功能组合表
1)Rs485通讯接口，物理层隔离，Modbus-RTU协议；
2）波特率：1200-9600；
3）输入电压：量程 0-220V；
4）输入电流：量程 0-5A；
5）工作电压：DC24V
6）测量精度：0.5级
7）数量：2只。
◆单相电子式多功能电能表
1）工作电压范围：AC220V±20%；
2）参比频率：50Hz；
3）输入电流：1.5（6）A, 5（20）A, 10（40）A,20（80）A,
4）通讯：MODBUS-RTU RS485；
5）精度：1.0；
6）功耗：<5VA；
数量1只。
◆双向电能表
1）工作电压范围：AC220V±20%；
2）参比频率：50Hz；
3）基本电流：10A；
4）最大电流：60A；
5）启动电流：40mA；
6）通讯：MODBUS-RTU RS485；
7）精度：1.0；
8）功耗：<2VA；
数量1只。
三、集中控制模块：
集中控制模块实现对光伏直流系统、光伏离网交流系统、光伏并网系统的控制，由PLC、光伏控制器、开关按钮盘、继电器、接触器等部件构成。
◆PLC
在分布式光伏工程实训系统中，通过 PLC 和开关按钮盘联合使用来实现对继电器或接触
器的控制，从而实现对整个光伏系统稳定、可靠、快速的逻辑控制。
技术指标：
1)继电器输出， 32 输入/32 输出；
2)额定电压：AC100~240V；
3)电压允许范围:AC85~264V；
4)额定频率：50/60Hz；
5)允许瞬时掉电时间：l0ms以下；
6)电源保险丝：250 3.15A 计时延时保险丝250V 5A 计时延时保险丝125V 3.15A 计时延时保险丝；
7)冲击电流：最大30A 5ms以下/AC100V、最大60A 5ms以下/AC200。
◆光伏控制器
光伏控制器是用于太阳能发电系统中，控制太阳能电池方阵对蓄电池充电以及蓄电池给后端负载供电的自动控制设备。光伏控制器分为光伏输入端，蓄电池输入端和光伏控制器输出端。光伏输入端接入直流稳压电源或光伏单轴发电平台，所提供的输出电源。然后根据蓄电池端接入的相应的 12V 或 24V 电压，输出 12V 或 24V 电压给后端器件使用。
四、环境感知模块：
包含光照度传感器，温度湿度传感器。
1）温度范围：-20.0°C ~ 60.0°C ；
2）湿度范围：0.0%RH ~ 99.9%RH ；
3) 光照度范围：0~20000 lux；
4) 输出信号：RS485信号；
5) 温湿度工作电压：DC5V；
6) 光照度工作电压：DC24V。
五、负载模块：包含直流负载和交流负载。
◆直流负载
1)工作电压：24V；
2)工作电流：0.1A；
3)数量：1只
4)技术认证：CE；
6)保护等级：IP30；
7)工作状态：红灯、黄灯、蓝灯、报警
8)尺寸：φ50mm；
◆交流负载
1)电压：220V；
2)交流LED灯：1W；
3)尺寸：灯头厚度2CM，灯头直径7CM，底座直径7.4CM,灯体高度10CM
4)颜色：黄蓝
5)数量：2只
6)交流风扇： 电压220V,电流0.08A
六、逆变器：
◆离网逆变器
1)直流输入电压：10～15VDC
2)额定蔬出功率：300W
3)输出电压：220VAC
4)输出波形：纯正弦波
5)输出频率：50Hz
6)工作环境：温度0℃～40℃
7)保持干燥通风
8)保护功能：极性反接、短路、过热、过载保护
◆并网逆变器
1)最大输入功率（kW） ：0.9 kW
2)最大输入电压（V） ：600 V
3)启动电压（V） ：60 V
4)MPPT 电压范围（V） ：50-500V
5)最大输入直流电流（A） ：11A
6)MPPT 数量/最大可接入组串数 1/1
7)额定输出功率（kW） ：0.7 kW
8)最大视在功率（kvA） ：0.8 kvA
9)最大输出功率（kW） ：0.8 kW
10)额定电网电压（V） ：230 V
11)电网电压范围（V） ：160-230 V
12)额定电网频率（Hz） ：50/60 Hz
13)额定电网输出电流（A） ：3.2 A
14)最大输出电流（A） ：4.4A
七、实验室电源远程控制系统
1）电源管理终端由2.8寸TFT彩色液晶显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数。
2）电源管理终端启动时需输入正确密码才能启动电源，避免学员误操作；
3）输入正确密码登录以后可以设置定时开关机、过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关
4）登录以后可以进行报警记录查看，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时模式设置，热点配网；
5）通过手机APP可以查询电源管理终端电源开关状态，可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。
6）APP软件实时显示设备温度、用电量柱状图、三相总有功功率、总无功功率、A相有功功率、A相无功功率、A相功率因数、B相有功功率、B相无功功率、B相功率因数、C相有功功率、C相无功功率、C相功率因数、电网频率
7）APP软件可以设置过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关
8）APP软件可以给电表设备进行电量充值。
9）通过APP可以把设备分享给其他成员
10）APP软件的操作会实时的同步到电源管理终端
八、可完成的实验项目如下：
1.光伏组件的连接与测试
2.离网光伏工程直流系统搭建与测试
3.离网光伏工程交流系统搭建与测试
4.分布式光伏工程并网系统搭建与测试
5.分布式光伏工程离并网系统搭建与测试
6.分布式光伏发电系统逻辑控制与测试
7.离网光伏工程直流逻辑控制系统
8.离网光伏工程交流逻辑控制系统
9.并网光伏工程逻辑控制系统
10.分布式光伏离并网混合逻辑控制系统连接与测试
11.离网光伏工程交流远程控制系统
12.分布式光伏工程并网监控系统
13.分布式光伏离并网混合监控系统
