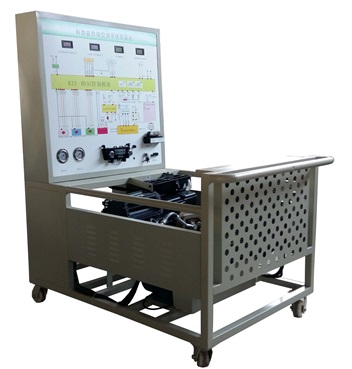

FCQC-KT-11卡罗拉汽车自动空调实训台

自动空调实训台采用一汽丰田车系卡罗拉车型的全自动空调部件，该空调系统在常规空调系统的基础上由液晶显示的控制面板、轻触式开关、电控模块、各种传感器和执行器构成，是一个完整的闭环自动控制系统。能够实现对温度、风速、换气、风口切换等自动控制，真正模拟了丰田自动空调的全部功能，可通过设置各种典型的空调系统故障，完成对学生的技能考核。适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修电工、汽车维修工等相关工种的教学与技能实训，也可用于职业技能培训和鉴定。
一、自动空调实训台特点
本装置采用丰田卡罗拉自动空调系统，自动化程度高，普遍性广
本装置综合了汽车空调系统中的制冷、暖风、通风三大工作模式
本装置采用可视化教学体系，各空调部件直观明了
各组件采用模块化结构，部件与电路符号相对应，图线分明，各组件任务明确，相应的过程均有相应的仪表指示，直观、准确
可设置不同类型的故障，使学生的专业知识和操作技能（理论与实践）紧密结合，从而提高学生的综合分析判断能力和调试维修技术水平
6.系统配置有可变频调速的三相异步电动机，用来模拟汽车的发动机，给压缩机提供运转的动力，通过变频器对电动机调速来模拟汽车的不同运行工况，从而达到实训的目的。
二、卡罗拉汽车自动空调实训台功能特点
1.真实可运行的汽车自动空调系统，充分展示汽车自动空调系统的组成结构和工作过程。
2.由三相电机做为动力源，带动空调压缩机工作。操作空调控制面板，可真实演示汽车自动空调系统的工作过程以及工作原理。
3.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；UV平板喷绘面板打印彩色电路图与工作原理图；学员可直观对照电路图和实物，认识和分析汽车自动空调系统的工作原理。
4.实训台面板上安装有检测端子，可直接在面板上检测空调系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5.实训台面板上安装有压力表、温度表、可实时显示空调管路压力、进出风口温度的参数变化。
6.实训台提供了学员练习加注制冷剂、检漏等实操工作平台。
7.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
8.实训台底座采用钢结构焊接，正前方/两侧焊接圆形护手杆，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
9.带加热装置,自动调节温度。
三、卡罗拉汽车自动空调实训台技术参数
1、外形尺寸：1500×1000×1700mm(长×宽×高)
2、动力电源：三相四线(或三相五线)380V±10% 50Hz
3、外接电源：交流220V±10% 50Hz
4、工作电压：直流12V
5、制 冷 剂：R134a
6、工作温度：-40℃～+50℃
7、高压压力表：0～3.5MPa
8、低压压力表：0～1.5MPa
三相异步电动机：
1、型  号：YT 100L1-4
2、电  压：AC 380V
3、功  率：2.2KW
4、转  速：1420r/min
