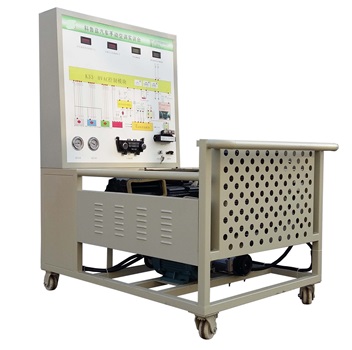

一、空调实训台产品简介
该设备采用科鲁兹汽车手动空调系统为基础，充分展示汽车手动空调系统的组成结构和工作过程。
本装置适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
二、空调实训台功能特点
1.真实可运行的汽车手动空调系统，充分展示汽车手动空调系统的组成结构和工作过程。
2.由三相电机做为动力源，带动空调压缩机工作。操作空调控制面板，可真实演示汽车手动空调系统的工作过程以及工作原理。
3.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；UV平板喷绘面板打印有彩色电路图与工作原理图；学员可直观对照电路图和实物，认识和分析汽车手动空调系统的工作原理。
4.实训台面板上安装有检测端子，可直接在面板上检测空调系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5.实训台面板上安装有高、低压力表，进出风口温度表，可实时显示空调管路压力、进出风口温度的参数变化。
6.实训台提供了学员练习加注制冷剂、检漏等实操工作平台。
7.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
8.实训台底座采用钢结构焊接，正前方/两侧焊接圆形护手杆，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
9.为了更好的锻炼学生的故障分析和解决问题的能力，提高学生综合素质，在设备中设置了采用手动方式的设故排故系统，可设置典型的汽车空调系统故障，完成对学生的技能的综合考核。
三、科鲁兹手动空调实训台技术参数
1、外形尺寸：1500×1000×1700mm(长×宽×高)
2、动力电源：三相四线(或三相五线)380V±10% 50Hz
3、外接电源：交流220V±10% 50Hz
4、工作电压：直流12V
5、制 冷 剂：R134a
6、工作温度：-40℃～+50℃
7、高压压力表：0～3.5MPa
8、低压压力表：0～1.5MPa
三相异步电动机：
1、型 号：YT 100L1-4
2、电 压：AC 380V
3、功 率：2.2KW
4、转 速：1420r/min
四、科鲁兹手动空调实训台基本配置(每台)
| 序号 | 名 称 | 型号车型 | 单位 | 数量 |
| 1 | 检测控制面板(面板柜) | 装有各种检测端子以及彩色电路图和原理图（950*900*4mm) | 套 | 1 |
| 2 | 点火开关 | 个 | 1 | |
| 3 | 高压压力表 | R134a，0～3.5MPa | 个 | 1 |
| 4 | 低压压力表 | R134a，0～1.5MPa | 个 | 1 |
| 5 | 数字式进风口温度表 | 个 | 1 | |
| 6 | 数字式出风口温度表 | 个 | 1 | |
| 7 | 空调控制器总成 | 原车全新 | 套 | 1 |
| 8 | 空调蒸发箱总成 | 原车全新 | 套 | 1 |
| 9 | 压缩机总成 | 原车全新 | 套 | 1 |
| 10 | 膨胀阀总成 | 原车全新 | 套 | 1 |
| 11 | 干燥器总成 | 原车全新 | 套 | 1 |
| 12 | 鼓风机总成 | 原车全新 | 套 | 1 |
| 13 | 冷凝器 | 原车全新 | 个 | 1 |
| 14 | 冷却电子风扇 | 原车全新 | 套 | 1 |
| 15 | 三相异步电动机 | YT 100L1-4/2.2KW | 台 | 1 |
| 16 | 移动台架(带自锁脚轮装置) | 1500×1000×1700mm(长×宽×高) | 台 | 1 |
| 17 | 故障模拟与排除装置 | 套 | 1 | |
| 18 | 发动机控制单元/转速调节装置 | 套 | 1 | |
| 19 | 车身电脑与诊断座等 | 套 | 1 | |
| 20 | 设备教师手册 | 套 | 1 | |
| 21 | 设备合格证、保修卡 | 套 | 1 |
