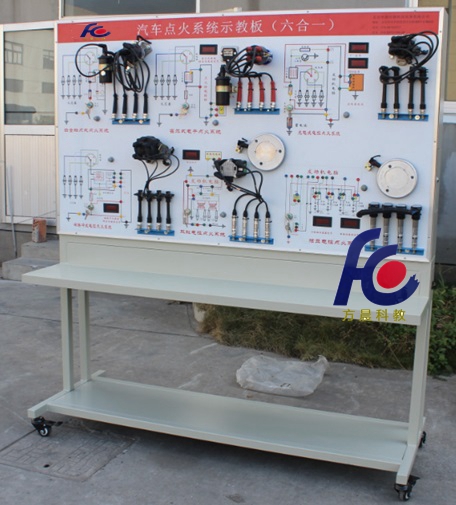

本示教板完整展示了汽车点火系统的发展历程及功能特点，设备包括触点式点火系统、磁感应式点火系统、霍尔效应式点火系统、光电式点火系统、无分电器双火花式点火系统和无分电器独立式点火系统等汽车真实点火部件，能动态演示各种点火系统的点火现象和过程，面板上设有相关测试点和故障设置开关，便于教师利用仪器仪表对其测试和故障现象模拟。
本示教板适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
一、装置特点
1.面板设计采用汽车实物部件与彩色喷绘图片相结合的模式，形象直观地演示点火系统的组成和工作过程；
2.面板上设有相应的测试点，教师可以动态地测量点火系统各参数的变化情况；
3.面板上设有故障设置开关，可以动态模拟各种点火系统常见的故障现象。
二、结构组成
白金触点式点火系统传、霍尔电子点火系统、光电式点火系统、磁脉冲是点火系统、电控分组点火系统、电控独立点火系统；示教台架、转速模拟机构，各车型相应电脑板、故障设置系统、大面积高清电路原理图。
三、主要功能：
1．动态运行功能
打开相应的点火开关至起动档位，相应的点火系统即开始工作，可真实的演示各种点火系统的工作过程，了解其工作原理。内容涵盖国产轿车，大众轿车，丰田轿车，日产轿车等点火系统的特点，以及各车型的点火系统的线路走向和故障诊断等操作。
2.显示功能：
高精度数显表实时显示各个传感器的信号变化，可动态观察各个传感器的工作情况。LED灯实时显示各个系统 的工作情况
3.检测功能：
检测控制台面板上,外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子   测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.
4．故障设置功能：
故障设置系统，在台架的隐秘处，设有故障设置系统，可模拟真实的故障在现，提供了解故障，判断故障，诊断故障，排除故障等操作。
5．识图读图功能
面板绘有高清晰度系统彩色电路原理图，（与本系统原厂电路图相对应）提供识图读图功实训。
四、制造工艺：
台架为优质钢材焊接而成，并高温喷塑处理，美观大方，控制面板采用优质铝塑板为面板，后衬塑料板，6个不锈钢广告钉固定，美观大方，采用激光UV技术，颜色鲜艳，线路清晰，防潮，防高温，耐油污，易清洁，表面不需要做任何保护措施，经久耐用，实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠
六、安全措施：
220V或380V电源，配有漏电保护器，使操作安全性大大提高，蓄电池与电器用电设备之间安装总电源开关；高速、高温部位，采用安全防护网或护栏，提高操作安全性。台架经高温喷塑，美观大方，坚固耐用。
五、在线课程教育学习系统
（1）在线教育系统首页须有企业LOGO，提供免费远程整车电气培训，汽车发动机培训，动力电池培训，发动机拆装，变速器拆装，汽车底盘实训，汽车空调实训等技术培训
（2）教师可以远程通过台式电脑、平板电脑、手机及其他移动设备，新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验；
（4）学生可以通过台式电脑、平板电脑、手机及其他移动设备登录在线教学系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
六、技术参数：
1.外形尺寸：1240mm×550mm×1850mm（长×宽×高）；
2.供电电源：220V交流电压；
3.工作电源：12V直流电压；
4.驱动电机：12V(进口)
5.调速装置：数字调速
七、实训项目：
1.汽车传统白金点火系统的结构组成与认知实训。
2.传动白金点火系统故障设置与排除实训
3.白金点火系统的工作原理演示
4.汽车霍尔式点火系统的结构原理与认知实训。
5.霍尔点火系统的工作原理演示
6.霍尔点火系统的故障设置与排除实训
7.霍尔电子点火系统点火模块的工作原理演示
8.光电式电子点火系统结构组成和工作原理的认知实训
9.光电式电子点火系统的工作原理演示实训
10.光电式电子点火系统故障设置与排除实训
11.磁脉冲电子点火系统结构组成和工作原理的认知实训
12.磁脉冲电子点火系统的工作原理演示实训
13.磁脉冲电子点火系统故障设置与排除实训
14.双缸电控电子点火系统结构组成和工作原理的认知实训
15.双缸电控电子点火系统的工作原理演示实训
16.双缸电控电子点火系统故障设置与排除实训
17.独立电控电子点火系统结构组成和工作原理的认知实训
18.独立电控电子点火系统的工作原理演示实训
19.独立电控电子点火系统故障设置与排除实训
