[规格型号]：	FCZYKT-5
[产品名称]：	变风量中央空调系统实训装置
[价　　格]：	电议
[产品参数]：
[在线客服]：	QQ在线 QQ在线

产品介绍：

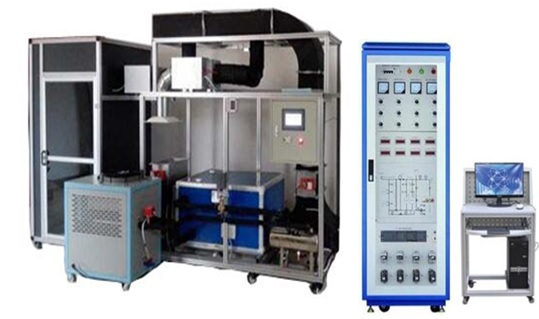

FCZYKT-5型变风量中央空调系统实训装置

一、概述
变风量中央空调系统实训装置适合普通院校、技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工（高级）》、《制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《中央空调工《家用制冷设备原理与维修》等课程。
二、产品特点
1、具有真实的中央空调系统(VAV和风机盘管+新风系统)和相应的楼宇自动控制系统，完全真实的工程环境。
2、采用智能变频控制系统，达到操作方便、节能降噪的目的；
3、综合考虑各项因素，采用投资少、运行稳定、、运行效果好；
4、所选择的工艺满足现场条件，平面布置简洁、紧凑、少占地，并方便生产操作和维护
5、设备采用冷热单风道系统——变风量——供冷—热，配用冷水机机组与实际工程结合，易于学习和掌握知识和进行中央空调系统智能控制系统的设计、调试和运行工程技术训练。
三、产品参数
1、支管路内风速6～8m/s, 干管路内风速8～14m/s；
2、通风设备设计风量：通风柜面风速：0.3～0.8 m/s，单台1200*800*2350通风柜设计风量1500m3/h，
3、换气次数：换气数：8～12次/小时
4、工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜ 4000m
5、装置容量：＜4.8kVA
6、外形尺寸：4000mm×700mm×2000mm
7、制冷剂类型：R22
8、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
9、电压：输入电源：单相三线～220V±10% 50Hz
四、通风柜技术参数
变风量系统（VAV）通风系统
1、采用直接风速测量控制系统，能够快速有效的保证通风柜面风速，从而达到保证实验室工作人员安全的目的。为避免环境温湿度对普通风速传感器的基准点飘移影响，通风柜控制系统使用线型风速传感器对面风速进行真实测量；风速传感器配备独特的自洁式过滤器，具有防灰尘堵塞功能；
2、风速传感器检测到面风速变化时，控制器发出信号给执行器，通过改变变风量阀门开度来使面风速回到设定值，要求系统响应时间小于3秒；
3、通风柜的风速传感器实时监测真实的面风速，当面风速不在设定范围内时，经15秒延时后监控器发出声光报警；
4、监控器有最大风量和最小风量功能，当发生紧急情况时可以按下最大风量按钮，排风阀门完全打开，当希望通风柜以小风量运行时（例如晚上）可以按下最小风量按钮，通风柜以小风量运行；
5、风柜上的监控器还具有低风速运行按钮，按下这一按钮，可以使面风速设定值为正常值的70%，用来减少气体排放以节能，（当通风柜内有高危险性物质时不建议使用）。
6、系统采用静压传感自动变频控制，静压传感自动变频控制可以根据开启通风设备的数量变化，将其感应到的静压转变成0-10v的电信号输入变频器从而自动调节风机频率，使风机的抽风量与实际所需排风量相匹配，从而确保排风效果，达到节能节噪的效果；
7、每台通风柜安装一个电子风量调节阀，其控制开关和变频控制系统及风机联动，可实现单台或多台通风设备等不同工况下的控制。风量调节阀采用数显可调角度的电子风量调节阀，并且有记忆功能（即可以记住此次调节的角度，下次打开时仍然调到设计的角度）。
8、系统风阀和风机整体联锁，实现气流的有序流动，平衡系统风量，防止气流反串、倒流。
9、云平台模块学生通过扫码现场二维码实现学号登陆，进入考核界面，教师远程监考功能，考核现场实时图像监控及现场声音播放。信息显示设备连接状态，考核信息查询。控制：设置考核故障点，可以设置故障，可根据实际需求添加，可设置考核时间，考核项目。设备电源使用权限管理，只有给了权限设备才能上电，或者考核结束设备自行断电，历史数据：显示学号、分数、设备号、考核时间的历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。数据报表：可根据起止时间、时间间隔、数据类型进行生成数据表格，表格可以导出excel，设备报警：通过物联网将报警信号上传到云平台，通过云平台向设置的微信推送报警信号，设有考核完成指示及故障清除功能。
五、基本配置表

序号	名称	参数	单位	数量
1	变风量末端系统	1、6个通用输入点(UI),2个数字输入点(BI),2个模拟输出点(AO),3个数字输出点(BO)和4个可配置的输出点(CO) 2.，风速度传感器0-10V	套	1
2	VAV变风量风柜控制柜	1、0.35KW 变频器 2、,FX3U-24 PLC,AN 3、 7寸触摸屏	套	1
3	VAV变风量风柜	尺寸：1200600800MM 风量：1800 制冷量：5000W 水流量：2T	套	1
4	主机	冷水机：5000W,侧出风水泵 3T 出水温度7度，回水温度12度	套	1
5	控制柜	1、尺寸：8007001700 2、电力控制系统 3 、控制监控系统	套	1
6	模拟房	11009001800MM	套	1
7	中央空调主监控系统	C P U:Intel 1037U 1.8GHz 22nm双核处理器TDP 17W超低功耗处理器主板:Intel M11工控固态节能主板内存:1G DDR3 1333超高速内存,支持1333/1066MHz内存,最大可支持8GB。硬盘:24G SSD固态硬盘显卡:集成Intel HD Graphics核心显卡,提供VGA、LVDS、双HDMI显示输出,LVDS支持双通道24bit,支持单独显示、双显复制、双显扩展。声卡:集成ALC662 6声道高保真音频控制器网卡:集成1个RTL千兆网卡,支持网络唤醒、PXE功能。电源:外置电源（100V至220V宽幅电压，全球通用）显示屏:17寸LED工控屏分辨率：1024*600:	套	1
8	移动式台架	20007002000MM	套	1
9	标准风管	直通弯头出风口，风阀	套	1
10	监控、控制软件		套	1
11	数据线		套	1
12	风阀	四档风阀角度调节,通电自动复位风阀	套	1
15	触摸屏	Touchkit 4线触摸屏，透光率高；性能稳定，触摸灵敏	套	1

六、实训项目
1、集中空调系统流程与设备认知训练
2、集中空调继电接触控制技术训练
3、集中空调控制系统硬件认知训练
4、监控原理与值机运行训练
5、集中空调系统调试与测试训练
6、集中空调控制系统硬件调试训练
7、集中空调系统工艺运行调试训练
