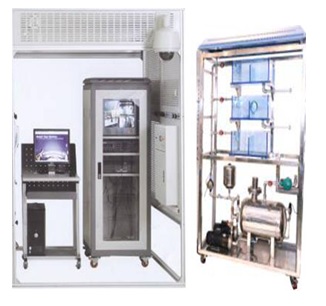

FCJZDQ-58建筑电气与消防系统实训装置

一、产品概述
建筑电气与消防系统实训装置需根据建筑物行业中消防联动系统、建筑电气、住宅和工业场所给水系统的特点采用工程对象系统设计的实训模型，实训模型包含消防广播/电话、火灾自动报警、消防联动、消防应急照明、室内照明、建筑配电、低压电气、可编程控制、人机界面、变频恒压供水、无负压供水等，并采用开放式、模块化设计，强化学生对消防联动系统、建筑电气、给水系统系统的设备安装、电气接线、编程控制、运行与调试、故障诊断与维护等工程应用能力的培养，适合建筑设备安装、楼宇智能化设备安装与运行、物业管理、机电技术应用、电气运行与控制等相关专业类的实训教学。
二、建筑电气与消防系统实训装置结构组成与功能
模拟房由标准规格的铝合金工业型材和网孔式安装板和无负压供水实训对象，及消防监控柜组成,便于用户自行设计器件布局、安装。
模拟房上装有总电源箱和消防广播/电话单元，火灾自动报警单元、消防联动单元、照明单元和无负压供水电气控制单元。
总电源箱上面设有进线孔，内部装有进线电源总开关，具备漏电、短路和过载保护功能。总电源箱下方出线分为四路，分别为消防电源、应急照明电源、照明电源和动力电源。总电源箱门板设有透明玻璃。
消防广播/电话单元装有智能总线制消防电话主机、广播功率放大器、总线制固定式消防电话分机、壁挂式广播音箱等器件，通过消防控制分析，可实现消防电话主机与分机的通讯操作。
火灾自动报警单元安装有点型光电感烟探测器、差定感温探测器、智能可燃气体泄露探测器、手动报警按钮、消防警铃、编码单输入/单输出模块等器件，通过消防系统中各探测设备进行报警，实现对防排烟设施、防火卷帘、非消防电源切换等的联动控制。
消防联动控制单元装有消防泵、正压风机、排烟风机、模拟中央空调出风口、防火卷帘门、非消防电源切换等器件，通过编码设置，可实现相应的联动控制。
照明单元包括应急照明和室内照明两部分。应急照明包含应急照明配电箱、应急照明灯、逃生指示牌等，通过编码设置，可实现应急情况下的照明和逃生指示。室内照明包含配电盒、照明灯控制开关、插座控制开关、照明灯具、插座、延时开关、穿线管等，通过安装、连线，可完成对照明和插座的智能化控制。
无负压供水电气控制单元安装有电气控制箱，电控箱内部布置有PLC、变频器、接触器等器件，电控箱的门板上装有触摸屏、指示灯等器件，通过编程组态，可完成对供水对象的控制。
消防监控柜采用开放式钢制喷塑机架，安装有火灾报警控制器、广播分配盘、消防广播模块等器件，通过火灾报警探测，可实现消防控制及各单元的联动。
无负压供水对象采用不锈钢框架，模拟4层大楼给水模型，模型下方为泵房，里面安装有稳流罐、稳压罐、给水泵、循环泵、压力表、压力变送器、脉冲水表、真空抑制器、管道、阀门等，其中给水泵为1主1备，模拟自来水从市政管网经稳流罐、水表计量后，向大楼供水的过程，具备供水管路压力检测、控制功能。
三、技术指标
1、输入电源：三相四线制（或五线制）～380V±10% 50Hz
2、装置容量：＜3kVA
3、外形尺寸： 1500X1200X800mm（模拟房）
1200mm×500mm×2000mm（无负压供水对象）
4、安全保护：具有漏电压、漏电流保护装置，符合国家安全标准
四、实训项目
配电箱安装
（1）照明、动力配电箱安装
（2）塑壳断路器、漏电保护器、交流接触器、指示灯安装
照明/消防/动力设备安装、接线
（1）熔断器/热继电器/时间继电器/按钮开关安装
（2）照明灯具安装
（3）消防器件安装
（4）动力器件安装
（5）照明线路布管及穿线
（6）消防线路布管及穿线
（7）动力线路布管及穿线
照明/设备调试
（1）一个开关控制一盏灯应用
（2）触摸延时开关控制白炽灯应用
供水设备调试
（1）变频器的参数设置
（2）触摸屏的使用
（3）PLC的使用
（4）无负压供水设备
（5）变频恒压供水系统运行与调试
火灾自动报警单元调试
（1）火灾自动报警系统器件编码设置
（2）消防主机参数设置
（3）火灾自动报警联调运行
（4）火灾和报警联动灭火设备调试
（5）火灾和报警联动防排烟设备调试
（6）火灾和报警联动防火卷帘调试
（7）火灾非消防电源的断电控制
消防广播/电话单元调试
（1）消防广播/电话系统器件编码
（2）智能总线制消防电话主机参数设置
（3）消防电话主机与分机的通讯操作
（4）消防广播和消防电话系统的联动运行
