一、系统概述

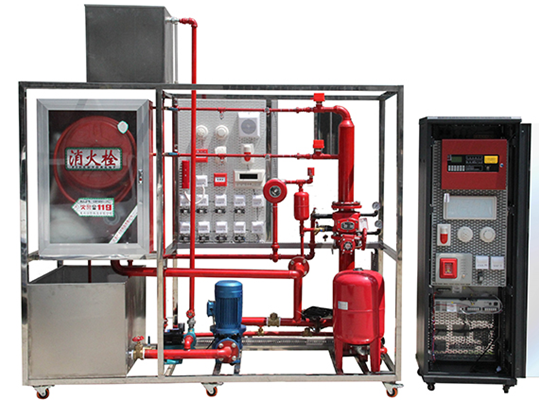

消防联动控制中心及喷淋灭火系统实训装置依据《建筑消防设计规范》进行标准设计，该系统具有消防控制联动中心、消防广播电话中心、消防喷水灭火系统、消火栓系统典型结构，能够完成火灾探测，火灾报警，现场灭火，气体灭火报警等演示实训项目和消防管理中心，同时还能清楚地展示喷淋灭火系统的典型设备构成和系统工作原理，通过该装置的操作学习，学生可以对楼宇中喷水灭火系统的结构有一个全面的了解。
喷淋系统与联动控制中心系统实现联网控制，探测器与联动中心联接实现手自动控制；气体灭火报警系统与操作管理中心的联接，同时与广播电话中心联网，完全实现智能化大楼设计，掌握建筑物内部主要灭火设备的应用，熟悉楼宇消防中湿式报警阀、水流指示器、压力开关等灭火设备的结构和原理，了解消防控制中心的联动操作与设置，广播电话中心的控制与操作设置，了解现代建筑消防联动设备系统原理和调试，熟悉消防的控制原理和工作过程。它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的实训教学。
二、产品特点
（1）具有试验性喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵；
（2）本身自带控制器，可实现本地控制，也可实现消防报警联动控制；
（3）模型框架和水箱等主要部件全部使用不锈钢器件；
三、技术参数及配置
基本配置及参数
1、喷淋灭火系统配置
模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化，模拟两层大楼喷淋灭火系统；模型系统主要由喷淋水泵、气压罐、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等典型喷水灭火设备构成，能生动模拟大楼内水灭火系统的典型结构。
2、消火栓设备
（1）由水枪、水带、消火栓组成。稳压装置主要由小进口气压罐、消火栓水泵机组、全自动喷淋水泵机组、管阀附件及控制柜等配置，其中由消火栓水泵机组构成一套消防栓喷淋系统。
（2）给水管网，由引入管消防干管、消防立管以及相关阀门阀件组成。给水管网及相关的阀门附件均采用消防系统给水规范要求的材料，满足消防给水系统规定的承压能力；
3、电源控制屏（全不锈结构）
提供交流电源：三相交流电380V 50Hz，带有过流保护
4、火灾报警控制器（联动型）
5、火灾显示盘
6、探测器
配备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器。
7、输入模块、控制模块输入模块
主要用于压力开关等信号检测，控制模块主要用于水泵等联动设备。
8、手动报警按钮
火灾发生时，按下有机玻璃片，按钮的火警灯点亮，同时向控制器发出火警信号；
9、消防栓按钮
火灾时按下压片控制器报警，点亮火警指示灯（红），同时输出一组外控空接点，启动消防泵时，接入启泵回答信号，启泵指示灯点亮（绿色），复位时，滑下滑动盖，按下复位按钮。
10、声光报警器、警铃
现场发生火灾接到控制信号后，发出强烈的声音警报信号，以达到提醒现场人员注意的目的。
11、电子编码器
完成现场设备的编码、设备类型与灵敏度的更改等功能。
12、广播录放单元
消防广播录放机、广播吸顶喇叭
13、功放单元
消防定压功放，背景音源功放
14、消防电话系统
总线电话通讯盘，电话分机，电话模块等。
15、气体灭火系统
气体灭火系统模型包括烟雾探测器、手动报警按钮、声光报警器、放气显示屏、手自动转换开关等消防联动设备，实现与消防喷淋报警主机通讯联动报警功能。
