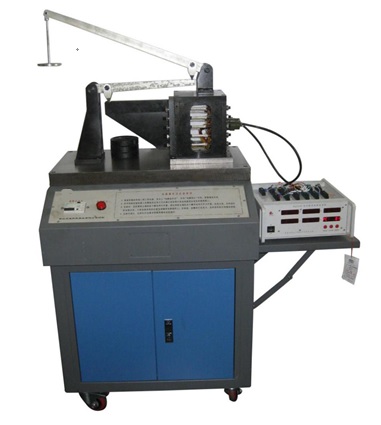

FCMEBL-2型 螺栓组联接综合实验装置

一、产品概述

本装置的加载系统和机座用对称分布的螺栓联接，当加载杆承受垂直负载时，通过对螺栓应力与变形的检测，可让学生了解螺栓组在承受倾覆力矩时的变形规律。适合各大院校《机械设计》课程的实验教学需要。

二、配置及技术性能

1.输入电源：单相三线 AC220V±10% 50Hz

2.电流型漏电保护，I△n ≤30mA，动作时间≤0.1s，容量10A

3.工作环境：温度 -10℃～+40℃  相对湿度＜85%（25℃）　海拔＜4000m

4.外形尺寸：650mm×530mm×1220mm

5.螺栓10根：采用40Cr材质，中段直径Φ6.5mm

6.电阻应变片：阻值120Ω

7.静态电阻应变仪1台：箱式结构，12路测量通道，测量范围0～±19999με，LED数码显示通道值和应变值，具有1/4桥、半桥、全桥三种测量方式，带计算机接口

8.配件1套：砝码、软件光盘、实验指导书等

9.实验桌采用铁质双层亚光密纹喷塑结构，铸件平板台面，铝质面板。设有带锁储存柜，可放置配件及资料等。右侧设有托盘支架，实验时可用于放置应变仪。实验桌还设有四个带刹车万向轮，便于移动和固定。铸件平板外形尺寸：650mm×350mm×40mm。

三、实验项目

1螺栓组联接特性测试
