产品介绍：

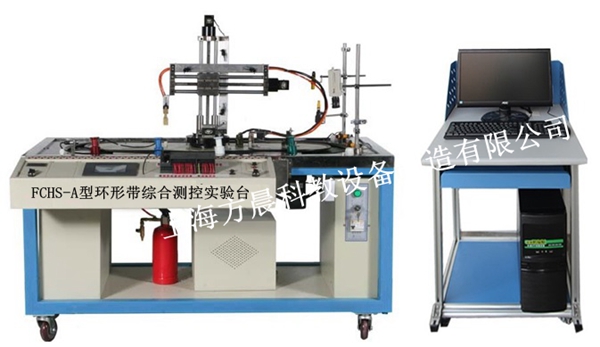

FCHS-A型环形带综合测控实验台

一、产品简介

FCHS-A型环形带综合测控实验台，是提供在动态状态下，进行多种传感器与控制的实验设备。适合高校传感器类专业，自动化类专业。测控类专业、机电一体化类专业及印刷彩印专业的相关课程教学实验要求，也适合职业院校教学实习和培训实习。

实验台的结构开放、简明、安全、美观，所配各类传感器具有一定的代表性和先进性，是工业级的中、高档技术等级产品，可与PLC联接的光电开关是韩国产品，控制系统中的触摸屏是日本产品，PLC是西门子产品等。

二、基本配置

1.可编程控制器（西门子S7-200）

2.工业触摸屏（日本PRO-face GP系列）

3.单相调速电动机

4.步进电机及步进电机驱动器

5.环形传输平台

6. BANNER QC50系列-真彩色传感器（可精确检测出颜色和颜色浓度，并可同时识别3种颜色）

7. BANNER S18U系列-带按键设定功能的超声波传感器（小量程超声波物位检测）

8.光电计数开关（对射式和反射式）

9.光电及霍尔转速装置

10.三维运动机械手装置

11.空气压缩机及储气罐

12.气体压力传感器

三、实验项目

1.触摸屏、PLC的操作使用方法，认识实验；

2.单相交流电机调速、测速（光电开关法，霍尔元件法）实验；

3.超声波传感器使用方法、物体高度检测、PLC+触摸屏检测方法实验；

4.三相真彩色传感器使用方法，彩色识别，色彩浓度检测实验；

5.传输线上物体计数（光电开关+PLC+触摸屏）实验；

6.传输带振动检测实验

7.机械手PLC编程与控制实验

8.机械手高度识别抓取实验

9.机械手色彩识别抓取实验

10.动态物体图像识别

四、技术性能

1. 输入电源：220VAC±10% 50HZ

2. 输入输出信号符合IEC标准

3. 工作环境：温度―10°C ~ 40°C 相对适度＜85% (25°C) 海拔＜4000m

4. 装置容量：＜1500W

5. 外形尺寸： 1500mm
