分    项

说        明

装置功能

1．强化手动操作技能训练。

2．考察学生全面分析系统、辨别正误和迅速决策等能力，在实践中结合了识图能力、出具规范清单、安全操作等各项理论功底的考察。

3．配套流体输送机械、化工仪表和机械制图等多门课程的教学实践，如管件识辨、流量计安装和四大化工参量的安装、检测、显示等。

4.本装置能进行双泵串并联两种不同安装及操作运行。

设计参数

液体流量：0～8m3/h。

液体温度：常温。

公用设施

水：装置自带贮水箱，实验前用清洁水源灌注满，实验过程中可循环使用，实验结束后排空即可。

电：电压AC380V，功率3KW，三相四线制（三火线一零线）。每个实验室需配置1~2个接地点（安全地及信号地）。

气：无。

实验物料：清洁自来水。

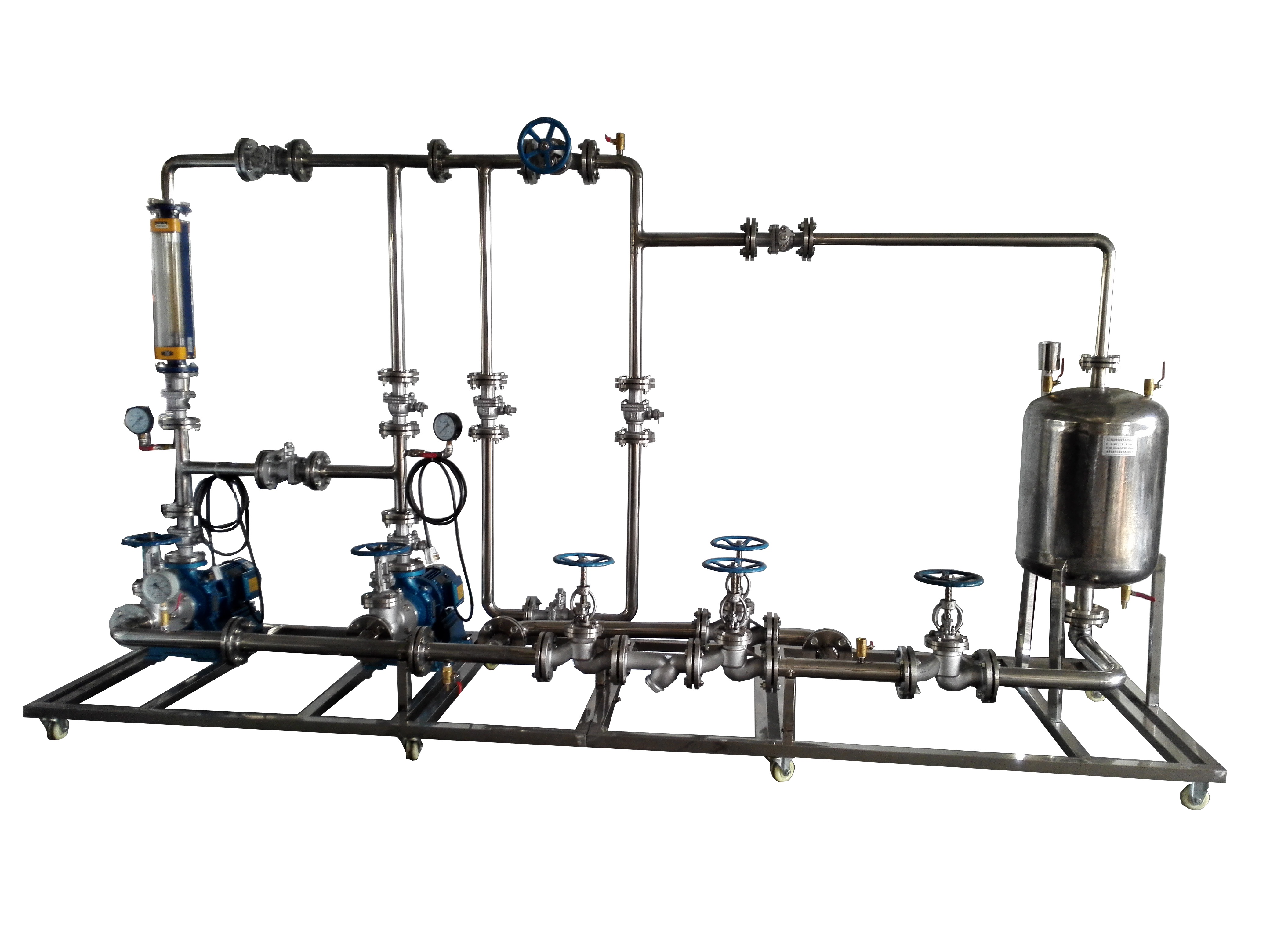

主要设备

水箱：不锈钢材质，带贮水排空底阀，进水管路设置专用接口。

循环水泵：机械密封卧式连轴化工泵 供电：三相380VAC ，功率：2.2KW。

水泵进口管路：304不锈钢材质，DN50，配合法兰安装阀门及过滤器。

水泵出口管路：304不锈钢材质，DN32及DN40，配合法兰安装阀门。

回流管路：304不锈钢材质，DN25。

安全泄压管路：304不锈钢材质，DN25。

灌泵管路：304不锈钢材质，专用灌泵管路，方便操作检验。

耐压测试管路：304不锈钢材质，专用管路耐压测试接口。

电源设备：布线槽，带漏电保护的空气开关盒。

设备尺寸：3500x600x2200 mm (长x宽x高)。

耗材一套：螺栓螺母、法兰密封垫、活接密封垫等。

辅助工具：套筒扳手、橡皮锤、木榔头、铁榔头、螺丝刀、开口扳手、活头扳手。

测控组成

变量

检测机构

显示机构

执行机构

离心泵

进口压力

压力表，精度：1.5%FS

压力表就地显示

无

离心泵

出口压力

压力表，精度：1.5%FS

压力表就地显示

管路出口阀 （手动）

流体流量

玻璃转子流量计，精度：4%FS

流量计就地显示

管路出口阀 （手动）

流体温度

双金属温度计，精度：1.5%FS

温度计就地显示

无
