一、概述:

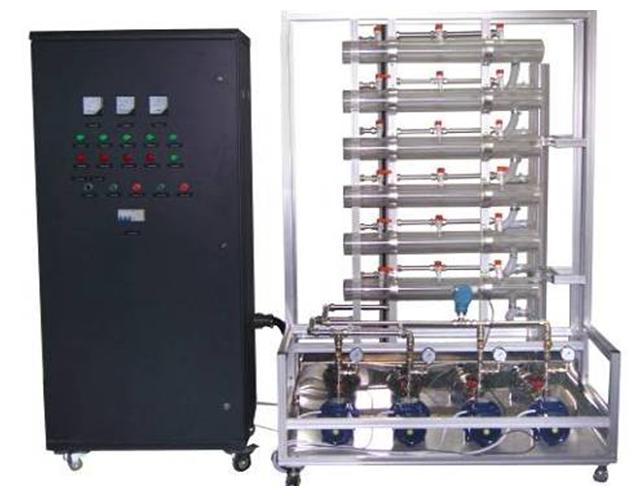

装置集PLC、变频调速、过程控制、工程组态技术于一体。它由六层住宅消防、生活供水系统（实物模型），控制平台两大部分组成，包含了可编程控制器、变频器、变频磁力驱动泵、休眠泵、消防泵、压力变送器、压力仪表、输水管道、消防栓、家用水龙头、蓄水池等工程设备。控制平台采用PLC+变频器的开放式控制结构，可以完成多种模式下的楼层恒压供水实训实训，为教学研究变频恒压供水技术提供一个开放的操作平台。
三、系统特点:
控制平台采用PLC+变频器的开放式控制结构，提供组态软件和PLC开发环境，可以让学生自行设计控制方案，灵活性强。
控制平台有热过载保护、过流保护、漏电保护、接地保护、工频和变频联锁控制等多重保护机制。
控制系统能模拟真实的给水系统，有自动控制和手动控制两种控制方式，当自动控制失效时，系统由手动控制方式运行。
控制对象全部使用不锈钢和有机玻璃器件，保证不生锈、不易老化；模拟六层大楼给水系统，具有有生活水系统和消防水系统两种水路模型；动力系统由四台水泵构成，其中两台常规变频循环泵，一台休眠小泵，一台消防泵，能够模拟常规生活供水系统、消防供水系统和夜间小流量供水系统，能够生动模拟大楼给排水系统的典型结构。
三、配置清单
| 序号 | 器材名称 | 数 量 |
| 1 | PLC主机+模拟量模块+通信模块 | 1台 |
| 2 | 变频器 | 1台 |
| 3 | 不锈钢离心泵 | 4台 |
| 4 | 压力变送器 | 1只 |
| 5 | 压力表 | 4只 |
| 6 | 铝合金对象框架 | 1套 |
| 7 | 交流接触器 | 8只 |
| 8 | 三极热过载继电器 | 4只 |
| 9 | 空气开关 | 1只 |
| 10 | 指示灯 | 8只 |
| 11 | 组态软件 | 1套 |
| 12 | 开关电源 | 1块 |
| 13 | 控制屏 | 1台 |
| 14 | 实验桌 | 1台 |
四、实训项目
1.控制屏结构认识与调试
2.单泵控制变频恒压供水
3.双泵切换变频恒压供水
4.生活水系统静态压力控制
5.生活水系统动态压力控制
6.生活水系统的分时控制
7.夜间休眠模式下的供水
8.消防状态控制
9.综合控制系统
