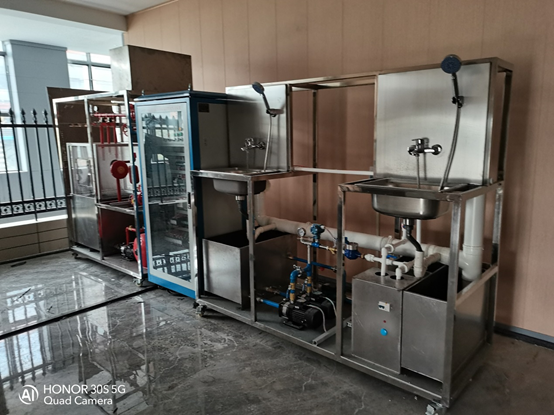

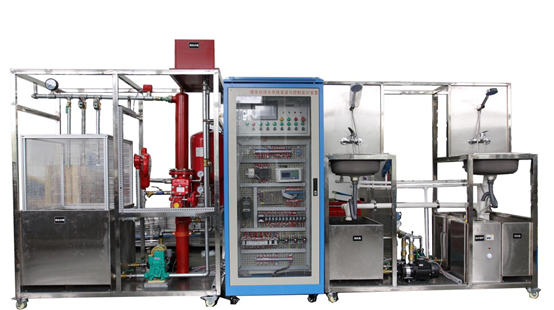

FCPS-3型给排水设备安装与控制装置

一、设备性能及配置
1、设备组成：给排水设备安装与控制实训装置由生活给水系统、消防给水系统、热水给水系统、排水系统和控制系统五个部分组成。
2、生活给水系统：主要有给水箱、给水泵、给水管道、压力变送器、脉冲水表、水龙头和淋浴头等组成。管路采用渡锌管和PPR管进行设计，可进行渡锌管的切割、安装和通水试验操作，通过控制系统可实现生活给水系统的变频恒压供水功能，实现单泵变频控制或双泵切换控制等功能；通过脉冲式水表可以完成用水量的计量。
3、消防给水系统：主要有给水箱、喷淋泵、稳压泵、稳压罐、湿式报警阀、压力开关、水流指示器、消防给水管道、闭式喷淋头等组成。管路采用镀锌管进行设计，可进行镀锌管的切割、套丝、安装和通水试验操作，通过控制系统可实现喷淋灭火功能。
4、热水给水系统主要有电加热锅炉、热水给水管道、水龙头和淋浴头等组成。管路采用PPR管进行设计，可进行PPR管的切割、熔接、安装和通水试验操作，可对锅炉进行温度调节控制操作。
5、通过实训操作可掌握给排水设备安装与控制的综合能力，如管材切割与连接、管道安装、设备安装、电气安装、设备接线、编程控制、故障排查。
6、排水系统主要有污水箱、液位传感器、排水泵、排水管道和水处理单元等组成。排水管路主要采用UPVC管进行设计，可进行UPVC管的切割、粘接、安装和通水试验操作，结合控制系统可实现污水箱的水位检测和排水泵的启停控制等功能。
7、给排水自动控制系统主要有电气控制柜、触摸屏、操作开关、工作状态指示灯、PLC控制器、变频器、低压电气、水泵、水表、传感器（浮球式液位计、压力开关、水流指示器、信号蝶阀、压力变送器）、组态监控软件等组成。通过控制系统可实现给排水系统的自动化控制功能。
8、三维给排水设备仿真实训软件：采用3D技术与交互式动画相结合的方式，模拟实际生活给水系统、消防给水系统、热水给水系统、排水系统的结构。可实现以建筑内部生活给水系统仿真，建筑内部消防给水系统仿真，建筑内部排水系统仿真，建筑内部热水供应系统仿真，建筑给排水主要组成设备的结构仿真，各类给排水系统的运行过程仿真。
二、技术规格：
1、消防水模型外形尺寸：1638mm×700mm×2300mm(长×宽×高)；
2、给排水模型外形尺寸：2000mm×700mm×1900mm(长×宽×高)；
3、电气控制柜外形尺寸：800mm×600mm×1800mm(长×宽×高)；
4、整机功耗：<4.5kVA；
5、装置底部安装有带刹车脚轮，方便装置的移动和固定；
6、安全保护措施：具有接地保护、漏电过载保护、误操作保护功能；安全性符合相关的国标标准，所有材质均符合环保标准。
三、配置参数
1、不锈钢钢架2台
2、污水处理单元不锈钢1个
3、湿式报警阀组包含延迟器、压力开关和水力警铃1套
4、水流指示器灵敏度：15-37.5L/mim1只玻璃球洒水喷头68℃温级2只
5、信号蝶阀干触点输出1个
6、高位水泵、0.75KW扬程：25m流量：130 L/min。1台
7、消防水泵三相AC380V功率：0.55KW扬程：21m流量：130 L/min。1台
8、变频磁力驱动泵三相AC380V功率：0.37KW扬程：12m流量：20L/min2台
9、排水泵单相AC220V功率：95W扬程：9m流量：18L/min1台
10、气压罐容积50L1个
11、压力变送器量程0-300KPa1只扩散硅
12、电加热锅炉容量7L，功率2KW1台
13、卫浴台面盆50 cm×45 cm×20 cm2个
14、万向下水通用件2个
15、水龙头混合式2个
16、花洒通用件2个
17、混合阀通用件2个
18、浮球液位传感器高、低两档1个
19、脉冲水表0.01立方米/脉冲1只
20、西门子PLC控制器CPU224XP、14DI/10DO ，2AI/1AO1个
21、西门子变频器MM420，三相380V输入 ，0.75kW，带BOP面板1台
22、触摸屏7英寸、彩色、高分辨率
23、组态软件昆仑通态套带权限（选购）
24、低压电气小继电器、交流接触器、热过载继电器1套
25、空气开关带漏电保护器1个
26、保险丝10A3个
27、操作开关2位7个
28、开关电源输出：DC24V1个
29、工作状态指示灯工作电压：DC24V7只
30、型材电脑桌60cm×60cm×80cm1张
31、管材、配件及配套工具:
32、豪华工具车钢板设计，设有抽屉及柜子，可移动 1台
33、管材与配件、铜球阀、蝶形球阀、黄铜闸阀、铜止回阀、镀锌变径接头、镀锌90°弯头、镀锌活接头、镀锌直通接头、镀锌三通接头、PVC-U管、PVC透气帽、PVC异形顺水三通、PVC单承插、PVC双承插存水管、PP-R管、90°弯头、阴螺纹三通、等径三通、阴螺纹弯头、阳螺纹接头、截止阀、外牙直通接头、内牙直通接头、内牙三通接头、不锈钢内牙三通、弯头、不锈钢内牙弯头、不锈钢外牙直接、铜转接头、铜活接头、角阀、编织软管、金属线管、金属线管接头、1寸镀锌管、3/4寸镀锌管、不锈钢复合管、1套
33.配套工具包含管螺纹铰扳、管子台虎钳（带支架）、镀锌管割刀、热熔机、PPR管剪刀、复合管割刀、钢锯、锯条、PVC胶水、卷尺、扳手、管钳、尖嘴钳、生料带、内六角扳手、记号笔、十字螺丝刀、一字螺丝刀、插线板、绝缘手套、绝缘胶鞋、万用表、剥线钳、斜口钳、焊锡丝、电烙铁、烙铁架、剪刀、手动试压泵等。1套
四、能够实训项目
1、系统竣工图和控制电气原理图绘制
2、管材加工和连接：镀锌管、不锈钢复合管、PPR、UPVC管的切割、套丝、熔接、连接。
3、配件和器件的安装：完成生活给水系统、消防给水系统、热水给水系统和排水系统中管路配件的安装；完成水泵、压力变送器、水表、浮球液位计、信号蝶阀、湿式报警阀组、水流指示器、闭式喷头、末端试水装置、水龙头、淋浴器等水暖器件的安装。
4、管道试压与通水试验
5、电气设计、安装与接线：水泵、配电柜、控制器、指令元件、操作元件的安装、接线
6、控制程序设计与调试:（变频控制程序；抄表计费程序；喷淋灭火控制程序；给排水监控程序；组态监控系统）
五、系统实训
1、系统结构与设备认识
2、喷淋灭火系统调试
3、控制屏结构认识与调试实训
4、单泵控制变频恒压供水实训
5、双泵切换变频恒压供水实训
6、消防状态控制实训
7、综合控制系统实训
8、喷淋灭火监控软件安装与使用
9、喷淋系统系统综合操作训练
10、PLC的控制操作实训
11、触摸屏组态的操作实训，
12、消防喷水手自动控制的实训
13、污水排水系统的水自动操作
七、主要配置
