FCDLC-2C型继电保护综合实验装置

一、概 述
该实验装置是结合生产实际应用、发展和综合了目前高等院校《继电保护》《电气设备》《自动装置》《工厂供电》等多门专业课程中的教学内容，设计开发的新颖实验装置。它能对发电厂、变电所及工厂中常用的继电保护、电气二次控制回路及自动装置等教学内容进行操作实验，采用常规继电器实验，能实现对电力保护的原理性学习及理解，能以真实直观的实验教学形式对学生进行专业技能训练。本装置的优点是设备器件利用率高，实验教学系统性强，占用实验场地少，性价比高等优点。适用于电力类、电气类各专业相关课程的教学实验。
二、产品特点
1、实验项目齐全，综合了目前国内各类院校“电力系统继电保护”、“工厂供电”等课程的实验项目，实验内容丰富，设计合理，有利于拓宽学生的知识面。
 2、实验装置具有良好的兼容性和可扩展性。实验装置采用平台式设计，实验模块采用组件式，各校可根据实验教学需要，灵活选用实验模块，以后需增加实验的深度和广度，只需添加部件即可。
3、实验装置的直观性强。各继电器均为凸出式，安装在面板的表面，学生可清晰地看到各种继电器的动作，方便地对继电器整定值进行调节，同时，在各面板上均画有继电器等部件的电气原理图，完全和教材相符，有利于学生对书本知识的理解，提高实验效果。
4、实验装的整套性强，实验中需要的交直流电源、仪器仪表、继电器及其实验连接专用导线等所有部件配置齐全，学校购买时，不需要添加任何设备，即可完成所要求的实验内容。
5、实验的真实性，实验中所采用的继电器均为目前电力系统现场采用的继电器，较好地反映了电力系统的现状，为学生毕业后能够迅速地从事继电保护系统的设计、安装、调试、检修等工作打下了良好的基础。
三、技术参数
1.输入电源：三相四线　380V±10%　50Hz。
2.工作环境：温度-10℃～+40℃　相对湿度＜85%（25℃）海拔＜4000m。
3.装置容量：＜1.5kVA。
4.外形尺寸：180×73×166(单位：cm)。
四、装置配置

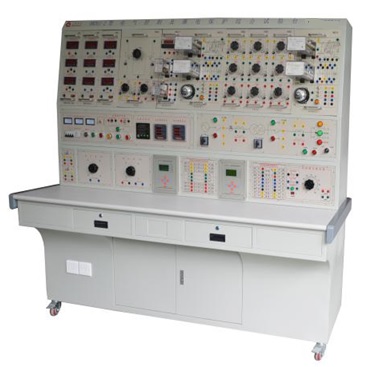

装置由控制屏、实验桌及实验组件等组成。采用不同的挂件组合即可完成不同的实验内容。
1、实验控制屏
主要由三相交流电源，断路器，可调电阻盘、负载等组成，控制屏电源由接触器通过启、停按钮进行控制。装有电流型漏电保护装置，控制屏内、外或强电输出有漏电现象，即刻告警并切断总电源，确保实验安全。实验装置三相交流电源通过三相调压器输出连续可调交流电压，最大功率达3KVA。并配有输出功率为0.5KVA的单相调压器，可输出0-220V连续可调单相交流电压,配有模拟线路模型，可通过线路模型进行各种微机实验。本装置综合了与工厂供电相关的微机线路保护、变压器保护，采用的是工业现场产品，线路模型能较典型的模拟工厂的现场状况，有利于进行理论分析和数值分析
2、桌体结构
实验桌由钣金为主体架构，桌面为防火、防水、耐磨双聚氰胺高密度板；设有两抽屉（带锁），用于放置工具及资料。
3、挂件挂置的具体方法
1）DL03数字电秒表挂箱
2）DL04空气开关挂箱
3）DL06光字牌挂箱
4）DL07继电器挂箱（一）
5）DL08继电器挂箱（二）
6）DL09继电器挂箱（三）
7）DL10继电器挂箱（四）
8）DL11继电器挂箱（五）
9）DL12继电器挂箱（六）
10）DL13继电器挂箱（七）
11）DL14继电器挂箱（八）
12) DL15重合闸继电器及控制部件挂箱
13) DL16差动继电器挂箱
14) DL17直流数字电压、电流表挂箱
15) DL18交流电流表挂箱
16) DL19交流电压表挂箱
17) DL20可调电阻挂箱（一）
18) DL21可调电阻挂箱（二）
19) DL22可调电阻挂箱（三）
五.实验项目
1.电磁型电流继电器和电压继电器实验
2.电磁型时间继电器实验
3.信号继电器实验
4.DZ、DZB、DZS系列中间继电器实验
5.6～10kV线路过电流保护实验
6.低电压启动过电流保护及过负荷保护实验
7.BFY-12A晶体管负序电压继电器实验
8.复合电压启动过电流保护实验
9.冲击继电器实验
10.重复动作手动复归中央信号装置实验
11.重复动作自动复归中央音响信号装置实验
12.具有灯光监视的断路器控制回路实验
13.具有灯光和音响监视的断路器控制回路实验
14.闪光继电器构成的闪光装置实验
15.装设跳跃闭锁继电器的断路器控制回路实验
16.电流闭锁电压速断保护实验
17.DH-3型三相一次重合闸装置实验
18.BCH-2差动继电器特性实验
19.过流保护与三相自动重合闸装置综合实验
2.微机保护保护
1、线路的微机继电保护
2、线路电流速断保护
3、线路电流延时速断保护
4、线路定时限过电流保护
5、线路反时限过电流保护
6、变压器微机继电保护
7、变压器电流速断保护
8、变压器过电流保护
9、变压器瓦斯保护
10、变压器过负荷保护
