[规格型号]：	C-970DG型
[产品名称]：	电工电子技能实训考核装置
[价　　格]：	电议
[产品参数]：
[在线客服]：	QQ在线 QQ在线

产品介绍：

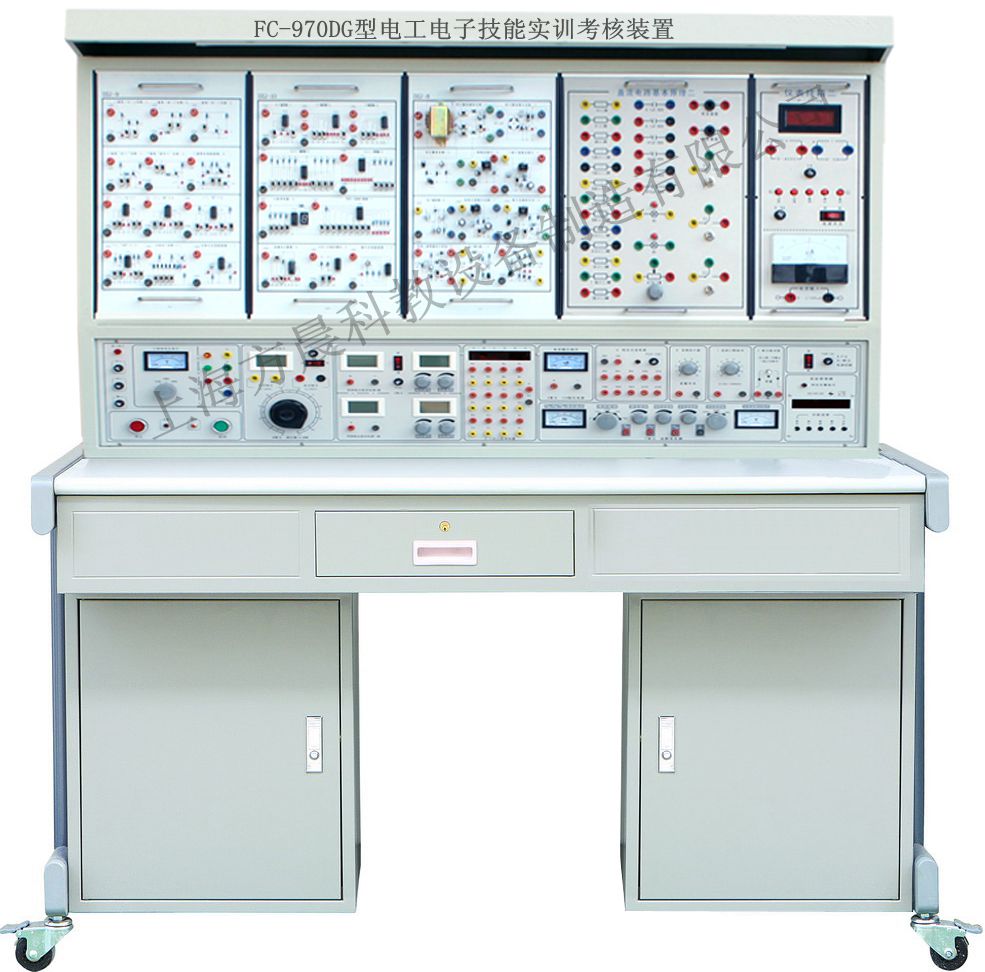

C-970DG型电工电子技能实训考核装置

一、概述
“电工电子技能实训考核装置”是根据机械工业职业技能鉴定指导中心编写的《初级电工技术》、《中级电工技术》、《电工基础（初级工适用）》、《电工基础（中级工适用）》等教材内容而研发的考核装置。其主要内容是对教材中的直流电路、电磁原理与磁性材料、正弦交流电路、晶体管电路、晶闸管电路、数字电路、电工测量仪表、交流电机等内容进行实训验证、实训操作和考核。
二、特点
本装置将所需各种电源、仪表、负载、电子元件、电路模块、接触器等有机地结合在一起，配套齐全，用户无须购买任何其它配件就可完成所有的实训项目。该装置占地面积小，节约用房。配套电机经特殊设计，它可模拟中小型电机的特性。电气控制线路或电子线路元件都装在作为挂板的安装板上，操作方便、更换便捷，并可扩展其它功能或开发新的实训。
装置中设有电压型漏电保护器和电流型漏电保护器，电源输出均有监视和短路的保护功能，确保操作者和设备安全。控制屏还设有定时器兼报警记录仪，为学生技能的考核提供了一个统一的标准。
三、技术性能
1、输入电源：三相四线（或三相五线）～380V±5% 50Hz
2、温度：-10℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、重量：150Kg
5、外形尺寸：1500mm×700mm×1500mm
四、实训装置基本配置及功能
本实训台主要由实训屏、实训挂箱、实训桌等到组成。
（一）实训屏
实训屏为铁质双层亚光密纹喷塑结构，铝质面板，为实训挂箱提供交流电源、直流稳压电源、恒流源、函数信号发生器、测试仪表及实训器件等，具体功能如下：
1、控制及交流电源部分
（1）提供三相固定380V交流电源，由组合开关独立控制其输出，相间、线间直接短路或过载由单片机全程自动监控自动保护。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。
（2）提供单相0～250V/2A连续可调交流电源一路（配备一台0.5KVA单相调压器）。同时经整流环节可得一组0-240V连续可调直流电源，有表指示输出电压值。
（3）提供2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V低压交流电源，电流1.5A。
（4）提供～220V插座2只，为外部仪器提供工作电源。
（5）配备实训用250V/30W日光灯管及支架一套。
2、直流电源部分
（1）双路恒流稳压电源，二路输出电压均为0-30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出电流为1.5A，具有预设式限流保护功能，输出有0.5级数字电流表、电压表指示，电压稳定度10-2，负载稳定度10-2，纹波电压5mv。
（2）低压直流稳压电源：+5V，电流0.5A，有表指示。
3、函数信号发生器：输出正弦波、矩形波、三角波
（1）频率范围：5Hz-550KHz，含五个频段。
（2）频率指示：由Hz表直接读出。
（3）电压输出范围：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz
三级衰减：0db，20db，40db，具有连续细调
矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，幅度连续可调
三角波：5Hz-250KHz＞1V
4、连续计数脉冲：输出频率0.5-300KHz。
5、单次脉冲：每次可输出一对正负脉冲。
6、仪表部分
（1）真有效值交流数字电压表一只，测量范围：0-500V，0.5级，三位半数显。
（2）真有效值交流数字电流表一只，测量范围：0-2000mA，0.5级，三位半数显。
（3）直流数显电压表一只，测量范围：0-200V，0.5级，三位半数显。
（4）直流数显电流表一只，测量范围：0-2000mA，0.5级，三位半数显。
（5）单相智能型功率、功率因数表
由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值时的取样信号经A/D变换，采用专用DSP计算有功功率。功率的测量精度0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、功率因数及负载的性质；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。
（6）指针式直流微安表一只，量程100uA，精度1.5级。
7、七段译码器：6组七段译码器及对应译码显示数码管
8、逻辑电平显示：8位LED显示器
9、逻辑电平开关：8位开关电平输出
10、实验管理器
平时作为时钟使用，具有设定实训时间、定时报警、切断电源功能，此外自动记录由于接线或操作错误造成的漏电告警总次数，为学生实训技能考核提供一个统一的标准。
11、示教台配置携式电子信号测试记录模块
1）具备电压、电流、温度采集，可以记录观察电压、电流跳变的图像数据，精度±0.05%真有效值测量USB数据传输，彩屏LCD显示
2）具有示波器、虚拟频谱仪、虚拟万用表、虚拟数字量输入输出模块。
3）集双通道电子信号图像数据采集记录仪、频谱分析仪和逻辑分析仪于一体，不低于20M，具有1KHz基准方波输出接口；图像数据可以按时间和电压输出到EXCEL、BMP和OSC；数据记录4G；FFT、相关和功率谱频谱分析，FFT支持8～1048576点的选择，支持triangular、cosine、Bohman、Parzen等 18种窗；
4）功率谱支持自功率谱和互功率谱的计算；相关支持自相关和互相关的计算；
5）虚拟任意波形输出模块，频率25Mz ，输出波形：正弦波，三角波，方波，TTL，任意波形。
6）虚拟万用表模块：直流电压，量程60.00mV、600.00mV、6.00V、60.00V、600.0V、800V；交流电压测量，量程 60.00mV 、600.00mV、6.00V、60.00V、600.0V；直流电流测量，量程 60.00mA 、600.00mA 、6.000A、10.00A；交流电流测量，量程 60.00mA、600.00mA、6.000A、10.00A；电阻测量，量程 600、6.000 K、60.00 K、600.0 K、6.000 M 、60.00 M；电容测量，量程 40.00nF 、400.00nF、4.000uF、40.00uF、400.0uF；二极管测量 0V~2.0V
