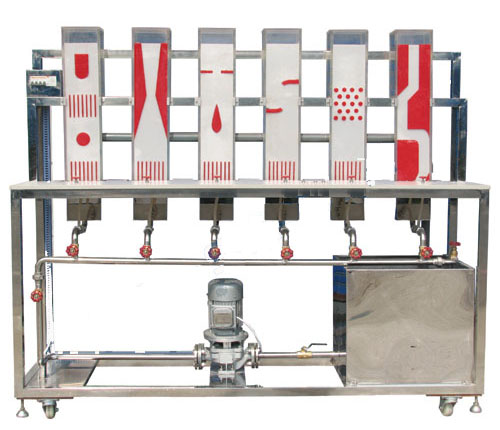

FCDR-11 流体流动图形演示实验装置

一、功能：
1、观察流体流过不同绕流体的流动现象，加深对流体运动特性的认识。
2、了解流体流动状态跟踪方法。
3、观察水流绕流圆柱体、迎角机翼、突扩、突缩等情况下的流动形态。
4、加深对边界层分离现象的认识，充分认识流体在实际工程中的各类流动现象。
二、主要配置：
供水箱、供水泵、实验观察段、掺气装置、光源、调节阀、实验台框架及电控柜等。
三、技术参数：
1、供水箱：容积约50L，不锈钢材质。
2、供水泵：最高扬程：15m，额定流量：30L/min，功率：370W，220V。
3、实验观察段：分为六个独立观察面板操作，各尺寸约160×700 mm，透明多色有机玻璃精制。
4、掺气装置：控制掺气量及气泡大小。显示面，有机玻璃制作。
5、电控柜面板及实验台框架为精致不锈钢；装置结构紧凑，外形美观，流程简单,操作方便。
6、外形尺寸： 1800×500×1600mm。（带滑轮及禁锢脚）
